在專業音頻設備中，電容麥克風需要一個穩定的 48 V幻像電源 來為內部電容傳感器充電并驅動緩沖電路。該電源的電流需求通常僅幾毫安，但對 噪聲和EMI控制 要求極高。本文將介紹如何使用 LT8362升壓轉換器 構建一個緊湊、高效且具有超低輸出噪聲的幻像電源方案。如需LT8362產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

一、系統需求與挑戰

幻像電源需滿足以下關鍵指標：

輸出電壓穩定于48 V；

輸出電流通常低于50 mA；

輸出噪聲極低（<1 mVpp）；

EMI必須盡可能抑制，避免干擾敏感音頻信號鏈；

整體尺寸小，適合集成于便攜或嵌入式設備中。

傳統做法是采用線性穩壓器直接從高壓源獲取48 V，但這要求前級具備足夠高的輸入電壓，并且效率低下。而使用開關型升壓拓?fù)潆m然效率高，但開關噪聲大，難以滿足音頻應用對純凈電源的需求。

二、核心器件選型與架構設計

本方案選用 LT8362 作為主控芯片，其主要優勢包括：

輸入電壓范圍寬（2.8 V至60 V），支持從5 V、12 V或24 V輸入升壓；

內置60 V/2 A功率MOSFET；

支持高達2 MHz開關頻率，減小外部元件尺寸；

擴展頻譜調制技術降低EMI；

封裝小巧（3 mm × 3 mm DFN）；

支持突發模式（Burst Mode?），靜態電流僅9 μA。

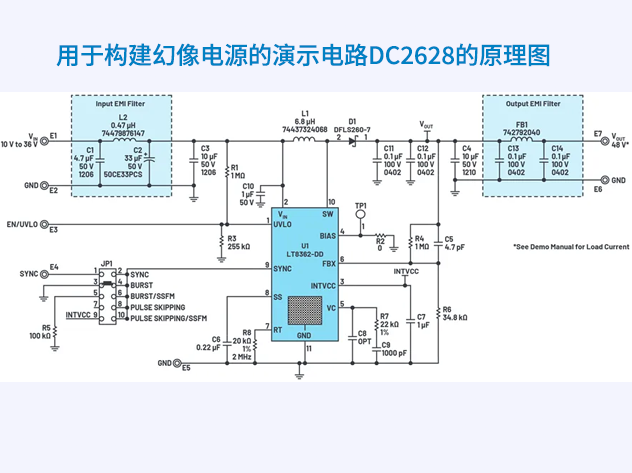

圖1所示為基于LT8362演示板（DC2628A）的標準升壓電路，其輸出電壓設定為49 V，以適應后續濾波環節的壓降。

圖1

三、噪聲抑制策略與“電容倍增”技巧

盡管LT8362具備良好的EMI抑制能力，但在音頻頻段（20 Hz ~ 20 kHz）仍存在因反饋環路增益引起的基準噪聲放大問題。為此，我們引入了一種經典的模擬技術——電容倍增器電路。

1. 電容倍增原理

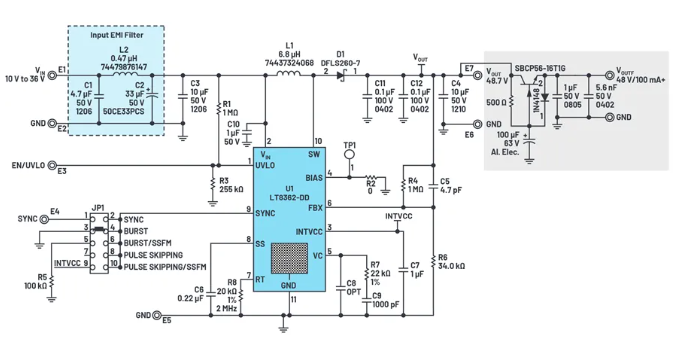

如圖2所示，在輸出端增加由NPN晶體管（如SBCP56-16T1G）和100 μF電容構成的電路。通過晶體管的β值（電流增益）放大電容等效容量，從而顯著降低輸出紋波。

圖2

例如，當β=200時，100 μF電容可等效為20,000 μF的大電容，有效濾除低頻噪聲。

2. 實測效果對比

濾波前（C4處）：噪聲約為80 mV峰峰值，占輸出的0.2%；

濾波后（電容倍增后）：噪聲降至約1 mV峰峰值，僅占輸出的0.002%，即20 ppm，完全滿足專業音頻標準。

四、負載調節與輸入適配優化

在不同負載條件下（2 kΩ至500 Ω），輸出電壓僅從47.8 V下降至47.5 V，保持良好穩定性。對于更低輸入電壓（如5 V），可通過降低開關頻率至1 MHz，并增大電感（10 μH ~ 15 μH）和輸出電容（C4加倍）來維持性能。

此外，BIAS引腳可用于提升輕載效率，UVLO功能確保輸入電壓不足時不啟動系統，保護后級設備。

五、推薦應用場景與PCB布局建議

推薦應用：

專業錄音設備中的電容麥克風供電；

音頻前置放大器偏置電源；

工業測量與測試設備中的高精度信號采集模塊；

汽車音響系統與會議系統中的高端麥克風接口。

布局要點：

輸入/輸出電容盡量靠近IC，減少高頻回路面積；

功率路徑走線加粗，降低損耗；

地平面完整，避免分割；

控制信號線遠離功率開關節點；

使用屏蔽電感以進一步抑制輻射噪聲。

六、總結

LT8362配合“電容倍增”技術，為構建高性能幻像電源提供了一個緊湊、高效的解決方案。它不僅實現了48 V輸出的高穩定性和超低噪聲（<1 mVpp），還具備寬輸入適應能力和出色的EMI控制性能。

對于追求高品質音頻表現、同時受限于空間與功耗的設計工程師而言，該方案值得在實際項目中推廣應用。通過合理配置外圍元件與優化PCB布局，可以輕松滿足嚴苛的專業音頻系統需求。
