近日，國內高性能模擬與數模混合芯片廠商思瑞浦（股票代碼：688536）正式發布其全新75V輸入、支持原邊反饋模式的反激式DC-DC轉換器——TPQ5180Q。該產品內部集成了100V/1.5A功率開關，在簡化電源設計的同時實現高精度穩壓輸出，適用于空壓控制器、車載充電器（OBC）、BMS及工業PLC等對隔離供電有嚴格要求的應用場景。代理銷售思瑞浦旗下全系列IC電子元器件-中芯巨能為您介紹TPQ5180Q產品信息及應用領域。如需TPQ5180Q產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

高集成設計，無需光耦或輔助繞組

TPQ5180Q的一大亮點在于采用原邊反饋技術（PSR），無需使用傳統方案中的光耦合器或變壓器輔助繞組即可實現輸出電壓調節。通過在SW與FB引腳之間連接一個反饋電阻，即可完成隔離電壓采樣，極大簡化了電路結構，提升了系統可靠性與空間利用率，同時降低了整體成本。

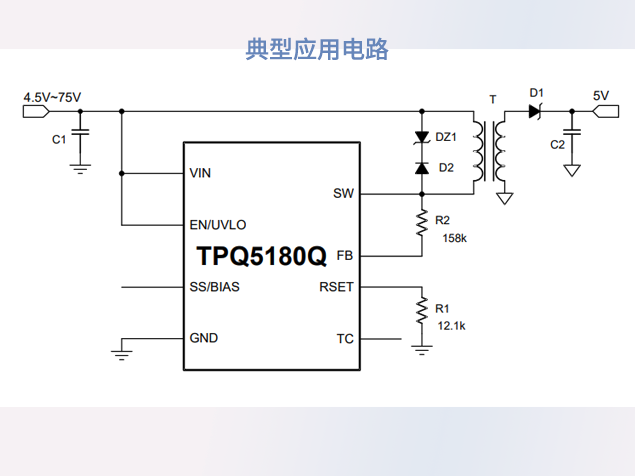

典型應用中，該器件僅需一個跨接元件穿越隔離屏障，顯著減少了外圍元器件數量，為高密度電源設計提供了有力支持。

支持邊界導通模式（BCM），提升效率與穩定性

TPQ5180Q可在重載條件下以邊界導通模式（BCM）運行，有效降低開關損耗并提升轉換效率。當次級電流歸零時，MOSFET自動開啟；而當初級峰值電流達到誤差放大器設定值時，MOSFET關閉。這種動態控制機制確保了良好的負載和線路調節性能，全負載范圍內調節精度優于±1.5%。

此外，隨著負載下降，系統可自動提升開關頻率以維持BCM運行，從而保持高效穩定的工作狀態。

高精度穩壓與熱補償機制

為了進一步提高輸出電壓精度，TPQ5180Q引入了獨特的熱補償電路。該電路可根據反激二極管正向壓降隨溫度變化的趨勢，動態調整反饋基準點，從而抵消因溫度漂移帶來的誤差。通過外接電阻RTC，用戶可靈活配置補償參數，實現在不同負載條件下的精準穩壓。

測試數據顯示，在5V與24V輸出條件下，其負載調整率均可控制在±1.5%以內，滿足工業與車載應用對電源穩定性的嚴苛要求。

強抗干擾能力，適應復雜電磁環境

針對碳化硅（SiC）功率器件在大功率逆變系統中帶來的高dv/dt干擾問題，TPQ5180Q通過優化反饋路徑設計，增強了共模瞬態免疫能力（CMTI）。其反饋網絡中加入RC低通濾波器，有效抑制高頻噪聲干擾。實驗驗證顯示，在施加高達60V/ns的共模干擾下，SW端開關波形仍保持穩定，展現出優異的抗擾性能。

低靜態電流，寬溫適應性

TPQ5180Q在Active模式下的靜態電流表現優異，且在整個工作溫度范圍內保持穩定，有助于延長電池供電系統的續航時間。其結溫范圍覆蓋–40°C至+150°C，符合車規與工規級應用需求。

典型應用場景廣泛

目前，TPQ5180Q已成功應用于多個領域：

空調壓縮機控制器：提供多路隔離供電，支持上橋臂、下橋臂及控制板獨立供電；

PLC控制系統：憑借原邊反饋方式大幅簡化電路設計，節省PCB面積，滿足小體積封裝需求；

BMS與IGBT/SiC驅動供電：為高壓側提供安全可靠的隔離電源解決方案。

量產信息

TPQ5180系列產品現已進入量產階段，型號包括TPQ5180Q-DFMR-S（車規級）與TPQ5180-DFMR-S（工規級），可廣泛適配各類高性能隔離電源設計需求。
