四象限電源是一種能夠吸收和提供正負電流與電壓的電源，它為需要靈活控制電能流動的應用提供了理想解決方案。

一、理解四象限電源的基本概念

傳統電壓轉換器僅能在單一象限工作，即產生正向電壓并允許電流從電源流向負載。然而，在一些高級應用中，如需對連接電容進行精確電壓控制時，這種單一功能顯得力不從心。例如，當需要降低一個已充電至任意電壓值的電容器的電壓時，必須對其進行部分放電。因此，需要一種能夠在必要時既能提供又能吸收電流的電源——這就是所謂的四象限D(zhuǎn)C-DC轉換器。

四象限電源不僅具備輸出放電功能，還支持在正負電壓及電流范圍內操作。這意味著，它們既可以作為能量來源，也可以作為能量吸收者使用，適用于諸如通用實驗室電源、LED測試、太陽能電池模擬等場景。

二、四象限D(zhuǎn)C-DC轉換器的工作原理

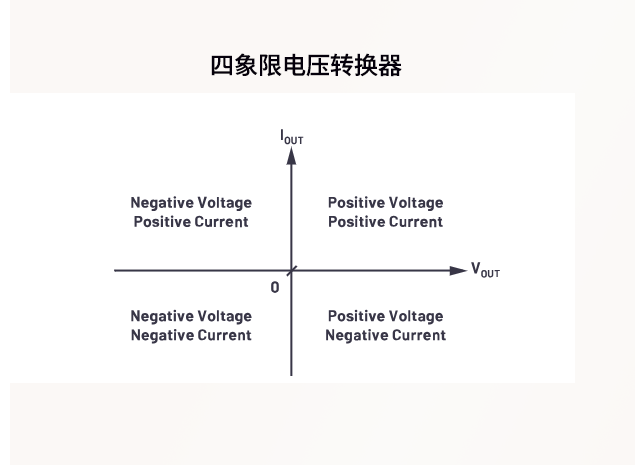

圖1展示了四象限電源的概念模型，其中x軸代表電壓，y軸代表電流。這四個象限分別對應于正電壓/正電流、正電壓/負電流、負電壓/正電流以及負電壓/負電流的不同狀態。通過這種方式，四象限轉換器能夠?qū)崿F(xiàn)對電流和電壓的精細調控，滿足復雜應用場景的需求。

圖1

以LT8714為例，這是一種專為四象限穩壓設計的控制器，集成了所有必要的功能來維持0V電壓的精確度。其簡化電路（見圖3）包括兩個電感L1和L2、兩個開關Q1和Q2以及耦合電容CC。該配置使得四象限轉換器可以在各個象限之間平滑過渡，并且在接近臨界點時表現得尤為穩定可靠。

三、LT8714的關鍵特性和優勢

LT8714是一款高度集成的四象限穩壓控制器，具有以下特點：

寬輸入電壓范圍：支持從4.5V到80V的廣泛輸入電壓。

雙極性輸出能力：能夠干凈地穿越0V，適應各種電壓需求。

可編程控制：CTRL引腳允許外部設定輸出電壓。

高效率操作：最大開關頻率可達750kHz，并支持同步至外部時鐘。

緊湊封裝：采用20引腳TSSOP裸露襯墊封裝，適合空間受限的設計。

此外，LT8714還配備了PG（電源良好指示）引腳和高增益EN（使能）引腳，進一步增強了其靈活性和可靠性。

如需LT8714產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

四、實際應用案例分析

四象限電源在多種領域有著廣泛應用，比如：

實驗室電源：研究人員可以利用四象限電源設置固定的電流或電壓水平，用于LED測試或其他電子元件的特性分析。

新能源技術：太陽能電池制造商可能使用四象限轉換器模擬不同的光照條件，從而優化電池性能。

智能建筑系統：如LCD技術用于窗戶玻璃著色，可根據環境光線自動調整色調，提升居住舒適度。

五、結論

四象限電源因其獨特的能力，即同時提供和吸收電流，成為處理復雜電源管理任務的理想選擇。LT8714控制器憑借其出色的性能指標和靈活的配置選項，為工程師們提供了一個強大而高效的工具，用于構建高性能四象限D(zhuǎn)C-DC轉換器。無論是開發新型實驗室設備還是探索智能建筑新技術，了解和掌握四象限電源的相關知識和技術，都將極大地促進創新和發展。
