在現代電子設計中，對緊湊型、低功耗且高精度的監控和控制系統的需求日益增長。本文介紹了一款能夠滿足這些需求的雙微功率比較器——LT6700，它不僅集成了400mV基準電壓源，還具備內部遲滯機制，適用于從電池供電設備到工業控制系統的多種應用場景。

LT6700技術規格與特性

高精度內部基準與遲滯機制

LT6700的一個關鍵特性是其集成的400mV帶隙基準電壓源，該基準在整個工作溫度范圍內具有±2%的誤差。此外，LT6700內置了遲滯機制，有效防止了由于輸入信號波動導致的輸出誤觸發。這使得LT6700非常適合用于需要精確閾值檢測的應用場景，如電池監控和狀態監測。

低壓操作與Over-The-Top? I/O功能

LT6700支持1.4V至18V的單電源供電，并且僅消耗7μA的典型靜態電流，使其成為便攜式和電池供電應用的理想選擇。其獨特的Over-The-Top? I/O功能允許輸入電壓超出電源電壓范圍，增強了通用性和適應性。

靈活的設計配置

LT6700提供三種不同版本（LT6700-1, LT6700-2, LT6700-3），分別對應不同的輸入配置，包括反相、同相以及窗口檢測功能，為設計師提供了極大的靈活性。例如，LT6700-1特別適合于窗口檢測應用，而LT6700-2則適用于需要兩個獨立反相輸入的情況。

LT6700應用案例分析

電池監控

利用LT6700的高精度基準電壓源，可以輕松實現一個簡單而準確的電池監控系統。通過電阻分壓網絡設置閾值，當電池電壓低于設定值時，LT6700會觸發報警信號。這種設計不僅可以監控電池剩余容量，還能預測電池壽命結束的時間點。

狀態監控與報警

LT6700-1非常適合用于窗口比較器應用，特別是在需要光隔離報警指示的場合。比如，在48V電源總線監控中，如果總線電壓超出了正常工作范圍，LT6700將通過LED指示并發出報警信號。這種設計確保了即使在極端條件下也能提供可靠的故障檢測。

微功率恒溫器/溫度報警

盡管400mV基準不可直接使用，但通過合理設計電路，LT6700可以實現基于外部電壓調節的比例控制。結合熱敏電阻，LT6700可用于構建一個簡單的“砰-砰”伺服電路，以維持特定溫度范圍內的環境條件。該電路的微功耗特點使得其可以在3V鈕扣電池供電的情況下連續運行超過兩年。

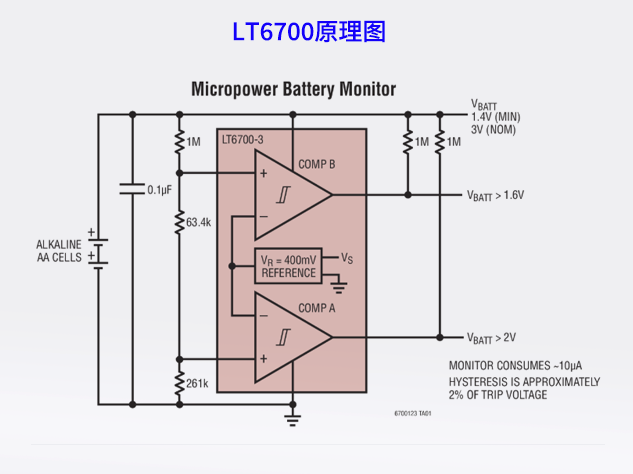

LT6700原理圖

LT6700訂購料號

LT6700CDCB-1#TRMPBF

LT6700CDCB-1#TRPBF

LT6700CDCB-2#TRMPBF

LT6700CDCB-2#TRPBF

LT6700CDCB-3#TRMPBF

LT6700CDCB-3#TRPBF

LT6700CS6-1#TRMPBF

LT6700CS6-1#TRPBF
