在現代照明與顯示技術中，恒流直驅型LED芯片以其高度集成化和簡化外部電路的特點脫穎而出。AiP33216及AiP33216E便是這樣兩款創新性的16通道恒流LED陰極PWM驅動電路，它們專為裝飾燈帶、簡易照明等對空間和成本敏感的應用場景而設計。

AiP33216及AiP33216核心特性與優勢

• 寬電壓適配：工作電壓范圍從2.7V至5.5V，確保了廣泛的兼容性。

• 高效通信：采用I2C通信方式，并提供四種可選從機地址，便于多設備集成管理。

• 超低功耗：關斷電流僅為7uA，顯著延長電池供電設備的工作時間。

• 靈活的驅動能力：支持最大16SEG共陽LED矩陣，單端口最大輸出電流分別為38mA（AiP33216）和76mA（AiP33216E），并可通過軟件調節實現4個不同的電流檔位，每個端口獨立調整。

• 精準亮度控制：結合外部可調電阻控制最大恒流值、軟件四檔電流調節以及單點256級PWM調光，實現了對LED亮度的精確控制。

• 安全性增強：內置過溫保護機制和硬件關斷功能，有效提升系統可靠性。

• 封裝形式：-AiP33216：SSOP24/QFN24；-AiP33216E：ESSOP24/QFN24

AiP33216及AiP33216應用領域

憑借其獨特的性能組合，AiP33216/AiP33216E非常適合應用于多種場合，包括但不限于：

• 裝飾燈帶

• RGB動態光效

• 智能照明解決方案

無論是追求性?xún)r(jià)比的裝飾照明項目，還是需要復雜動態交互的智能臺燈設計，AiP33216系列都能以簡馭繁，幫助用戶輕松實現多樣化的光影效果。

AiP33216及AiP33216功能框圖

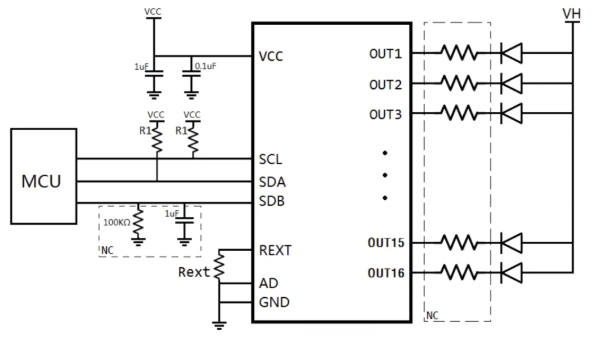

AiP33216及AiP33216典型應用電路圖

結語

總之，AiP33216/AiP33216E通過其高集成度、靈活控制能力和卓越的性能表現，打破了傳統LED驅動設計的限制，成為市場上頗具競爭力的選擇。無論您的應用需求是什么，這款芯片都能助您一臂之力，讓創意之光照亮現實世界。如需AiP33216/AiP33216E產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
