Digilent 一直致力于為工程師、研究人員和學生提供專業級的開發板、套件及測試與測量工具，這些產品不僅具備便攜式儀器的靈活性，還提供了實驗室級別的分析能力。作為 AMD/Xilinx賽靈思 FPGA 和自適應 SoC 技術的長期用戶，Digilent 最近推出了兩款基于 AMD/Xilinx賽靈思 技術的新一代測試與測量設備——Analog Discovery 3 (AD3) 和 Analog Discovery Pro (ADP2230)，旨在滿足日益復雜的測試需求，并為用戶提供更高的性能、更低的成本以及更大的靈活性。

項目挑戰

隨著測試與測量應用變得越來越復雜，對更高分辨率、采樣率和內存的需求也隨之增加。這意味著需要通過 Digilent 設備發送和分析更多的數據，從而對硬件資源提出了更高的要求。此外，市場上雖然存在其他手持式示波器，但 Digilent 的 WaveForms 軟件為其產品帶來了獨特的優勢，允許用戶同時運行多個儀器/測試設備，這通常需要強大的并行處理能力。

解決方案

Analog Discovery 3 (AD3)

AD3 是一款 USB 供電的便攜式多功能測試與測量設備，可作為數字示波器、邏輯分析儀、波形發生器和碼型發生器等多種工具使用。它支持 Windows、Mac 和 Linux 操作系統下的 WaveForms 軟件，讓用戶能夠在實驗室、現場或家中輕松操作。

升級計算能力：AD3 由 AMD Spartan 7 FPGA 提供支持，取代了之前的 Spartan 6 FPGA，顯著提升了計算能力和內存深度。

增強同步測試：現在可以切換 USB 連接器并添加更多儀器，以通過更深的內存執行更多同步測試。

提高存儲容量：實時測試中每通道的數據存儲量從 16k bits 增加到 32k bits，使用戶在不影響速度的情況下獲得更長時間、更精確的測量結果。

兼容性與改進：AD3 在保留與前代產品 99% 向下兼容性的基礎上，更新了連接接口為 USB-C，并優化了整體設計，廣泛應用于北美超過 300 所高校的教學中。

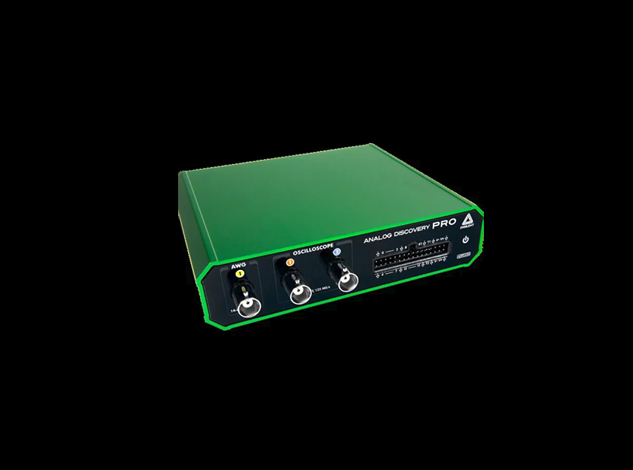

Analog Discovery Pro (ADP2230)

ADP2230 是一款專為專業工程師設計的混合信號示波器（MSO），集成了多種功能，如模擬輸入/輸出、數字 I/O 和可變電源。該設備采用 AMD Zynq 7020 自適應 SoC，擁有高達 125MS/s 的運行頻率和每通道 120 兆采樣的深內存緩沖區，適合更專業的應用場景。

大幅擴展緩沖區：相較于 AD3 的 32,000 個采樣緩沖區，ADP2230 的緩沖區大小高出近 4,000 倍，達到每通道 120 兆采樣。

提升帶寬：ADP2230 支持最高 50MHz 的帶寬，遠超 AD3 使用 BNC 適配器時的 30MHz 或飛線連接的 9MHz。

多任務并行處理：得益于 AMD/Xilinx賽靈思 Zynq 自適應 SoC 的強大并行處理能力，ADP2230 可以同時運行多達 13 種不同的儀器/測試設備，極大提高了工作效率。

設計成效

David Horn，Digilent 的市場營銷經理表示：“整個 Digilent 測試與測量產品線都建立在靈活應變的基礎上。AMD 的低成本解決方案如 Spartan 7 FPGA 和 Artix 7 FPGA，以及 Zynq 7000 系列自適應 SoC，幫助我們構建了既經濟又高效的產品，服務于成本敏感型市場如學術界。特別是 AMD Zynq 自適應 SoC 的并行處理能力，使得像 ADP2230 這樣的設備能夠輕松切換不同類型的測試工具，這是 Digilent 平臺成功的關鍵所在。”
