隨著人機接口（HMI）技術的進步，電容式觸摸傳感器的需求正在日益增長。這類傳感器不僅改善了設計，提高了操作便捷性，還為產品增添了更多價值。電容式觸摸傳感器最初主要用于高端家電，如今已廣泛應用于各種家電、工業設備、建筑自動化控制面板，甚至在需要保證衛生水平的醫療保健設備中也有所應用。面對如此多樣化的應用需求，HMI系統需要具備強大的性能和更多功能。

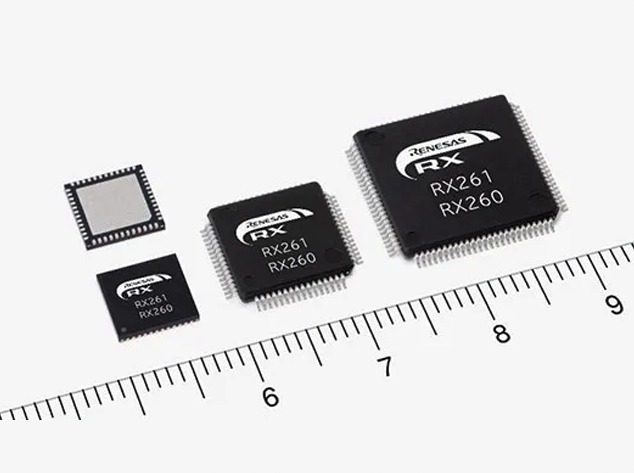

為滿足這些需求，瑞薩電子推出了新款RX261/RX260 32位MCU，其中搭載了新一代電容式觸摸傳感器IP CTSU2SL。這款MCU不僅提供了出色的能效比、先進的觸摸功能和強大的安全功能，還能夠?qū)崿F(xiàn)更加節能和多樣化的應用。如需RX261/RX260產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

出色的能效比

RX261/RX260 MCU基于RXv3內核，工作頻率高達64MHz，具有出色的能效比，性能可達到355 CoreMark。這一評分顯示其性能是同在64MHz下運行的Cortex?-M0+的2.5倍，或相當于在100MHz下運行的Cortex-M4。此外，待機電流可維持在1μA水平，而借助SNOOZE模式，部分外設功能在待機時仍可運行，從而大幅降低間歇運行期間的功耗。

先進的觸摸功能

CTSU2SL相比前代產品，顯著提高了抗噪性和防水性，并降低了功耗。以下是一些關鍵功能：

多頻掃描：生成三個電容測量時鐘，可降低同步干擾噪聲的影響。

主動屏蔽：以相同的電平和相位驅動觸摸電極和屏蔽護罩電極，從而抑制水漬和油漬的影響。

自動判斷：在待機期間無需啟動CPU即可檢測觸摸事件。

MEC（多電極連接）：通過將多個觸摸電極作為單個電極進行測量，減少觸摸測量時間和電流消耗量。

這些功能使得電容式觸摸傳感器能夠應用于廚房家電、洗手間和其他易附著水漬和油漬的環境，以及采用電池供電的環保產品中，如智能鎖和智能家電。通過將先進的觸摸功能融入更多應用中，可實現產品差異化。

強大的安全功能

RX261/RX260 MCU配備了強大的安全功能，包括：

區域保護功能：用戶可以在代碼閃存中設置一塊不可覆寫的區域，以防止軟件代碼重寫作為系統安全起點的重要程序，例如安全啟動程序。

最新安全I(xiàn)P (RSIP-E11A)：支持管理功能，防止未授權使用AES、ECC和SHA引擎以及防止密鑰泄漏。

這些安全功能可保護物聯網家電的用戶數據，并且可通過無線網絡安全更新固件。此外，5V工作電壓具有出色的抗噪聲特性，較低的待機電流也能符合家電能源規定要求。

應用場景與開發支持

基于電容式觸摸傳感器的操作面板可作為接近按鈕使用，用戶可在不直接觸摸面板的情況下進行操作，即使設備使用人數較多（例如電梯），仍可保持清潔。操作面板和其他模塊可通過高度可靠的CAN FD或CAN進行連接。

電容式觸摸傳感器具有戶外使用所需的防水防塵性，而智能喚醒解決方案則可用于降低功耗并延長電池使用壽命。內置的安全功能可保護密碼，防止未授權訪問解鎖，因此非常適合用于智能鎖等應用。

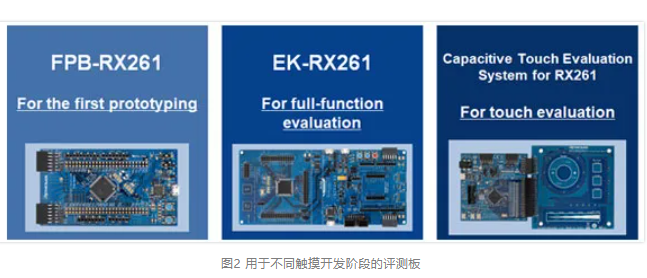

為了支持開發，瑞薩電子提供了三種評測板類型：

FPB-RX261：適合用于初始評測。

EK-RX261：適合評測全部功能。

RX261電容式觸摸評測系統：專門用于電容式觸摸解決方案的開發。

結論

瑞薩電子推出的RX261/RX260 32位MCU，憑借其出色的能效比、先進的觸摸功能和強大的安全功能，為多樣化的應用提供了強大的支持。這些MCU不僅滿足了現代HMI系統的需求，還為產品設計帶來了更多創新和價值。無論是家電、工業設備還是醫療保健設備，RX261/RX260 MCU都是提升產品性能和用戶體驗的理想選擇。
