圣邦微電子最新推出的 SGM860 是一款具有四通道電源電壓監測功能的芯片，能夠在 0.35%（典型值）的閾值精度下監測四個高于 0.4V 的電壓軌和一個低于 0.4V 的電壓軌。該芯片還允許通過外部電阻器對每個電壓監視器的閾值進行編程。此外，每個電壓監視器通道具有可編程延遲功能，可獨立設置每個電壓監視器的 nRESETx 釋放延遲時間，范圍為 1.45ms 到 10s。該芯片內置看門狗功能和手動復位功能，當需要對處理器進行復位時，可通過 nMR 引腳實現完全的系統復位控制，而不僅是通過低電壓觸發。SGM860 適用于需要監測多個電源軌和看門狗功能的應用場景。該芯片采用環保的 TQFN-4×4-20BL 綠色封裝，工作溫度范圍為 -40℃ 至 +125℃。

SGM860A 典型應用電路

SGM860 核心特點：

1. 電壓監測功能

SGM860 通過 SENSEy（y = 1, 2, 3, 4L, 4H）引腳監測四個高于 0.4V 的電壓軌，還可通過外部電阻器對每個電壓監視器的閾值進行編程。SENSE4H 引腳可配合 VREF 引腳監測負電壓軌。每個 SVS（供電電壓監視器）通道可通過相應的 CTx（x = 1, 2, 3, 4）設置 nRESETx 釋放的延遲時間，范圍為 1.45ms 到 10s。

2. 看門狗功能

   SVS-1 集成了看門狗功能，常用于對安全或處理器監控至關重要的應用。如果微處理器長時間不活動，需要復位以防止系統故障。看門狗計時器在 nRESET1 釋放后啟動，通過 WDI 輸入信號的邏輯切換重置計時器。若在特定時間范圍內未檢測到 WDI 邏輯切換，看門狗輸出 nWDO 將復位，直至 nRESET1 觸發復位。

在工廠自動化和許多工業應用中，需要使用多個電源軌來供應各個子系統。DSP、CPU 或 FPGA 通常需要精確的電壓容差才能正常工作。一個有效的電壓監測解決方案對于監控主電源軌、DSP、CPU 和 FPGA 的內核電壓軌以及它們的工作狀態至關重要，確保在電源超出限制或軟件故障時關閉系統。如需圣邦微電子產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

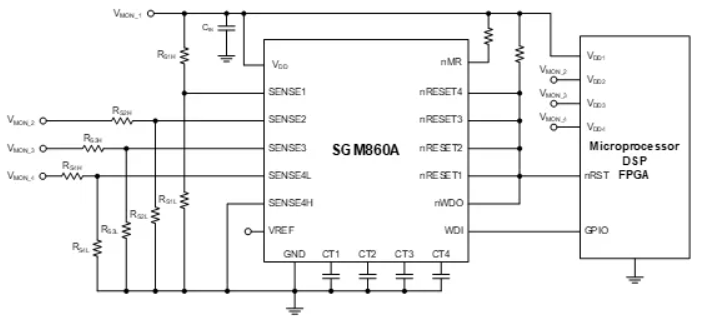

附：SGM860A 應用于工廠自動化系統的典型電路
