如何快速設計LDO電源模塊的布局

來源：中芯巨能：提供選型指導+現貨供應+技術支持| 發布日期：2024-05-31 10:00:01 瀏覽量：

LDO電源模塊是現代電子設備中常見的一種電源管理模塊，其具有體積小、輸出紋波低、效率高等優點，被廣泛應用于手機、平板、數碼相機等設備中。在設計LDO電源模塊的過程中，布局的合理性對其性能和穩定性起著至關重要的作用。下面將介紹如何快速設計LDO電源模塊的布局。

1. 確定整體電路結構

在設計LDO電源模塊之前，首先要明確整體的電路結構。包括輸入端的輸入電壓、輸出端的輸出電壓、負載電流等參數。根據這些參數選擇合適的LDO芯片和外圍的元器件。

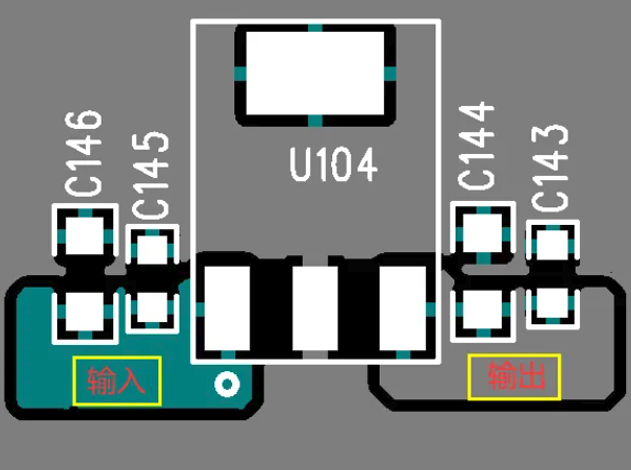

如何快速設計LDO電源模塊的布局

2. 選擇合適的PCB尺寸

根據電路結構和電子元器件的尺寸選擇適當?shù)腜CB尺寸。要保證足夠的布局空間，確保元器件之間的間距足夠，并且方便進行布線。

3. 確定電子元器件布局

根據電路結構和PCB尺寸，確定各元器件的布局位置。通常將輸入濾波電容和輸出電容盡量靠近LDO芯片的輸入輸出端口，減小濾波電容與芯片之間的接線長度，減小輸入輸出諧波電壓的干擾。

4. 保證良好的散熱

LDO電源模塊在工作時會產生一定的熱量，為了保證模塊的穩定性和長壽命，需要進行有效的散熱設計。可以在LDO芯片下方設置散熱片，或者在PCB板上布置散熱鋪銅來提高散熱效果。

5. 合理布線

在布線時要盡量避免交叉走線，減小回路面積，降低噪聲干擾。同時注意將高頻信號線和低頻信號線分開布線，避免相互干擾。在設計布線時可以借助布線規則來提高布線效率。

6. 地線設計

在LDO電源模塊的設計中，地線是非常重要的一部分。要避免地線回流路徑過長，避免形成大回路。可以在PCB板上進行地線分割，將模擬地和數字地分開，減小地回流路徑，降低干擾。

7. 確認電路連接

在整體設計完成后，需要確認各元件間的連接是否正確。可以進行逐個元件的連接檢查，確保所有元器件之間的連接正確。

通過以上步驟，就可以快速設計出一個布局合理的LDO電源模塊。合理的布局不僅可以提高電路的性能和穩定性，還可以減小干擾，提高電路的抗干擾能力如需采購電子元器件、申請樣片測試、BOM配單等需求，請加客服微信：13310830171。
