隨著高速模數轉換器 (ADC) 采樣率的提高，ADC 輸出數據中的代碼錯誤（也稱為閃爍代碼）問題也隨之增加。代碼錯誤定義為 ADC 輸出代碼中的錯誤超過定義的閾值。閾值通常定義為誤差超過 ADC 噪聲預期幅度的水平，以便在存在噪聲的情況下可以輕松識別該誤差。

解釋誤差閾值定義的另一種方法是，在給定 ADC 假定的高斯分布噪聲的情況下，誤差幅度發生的概率超過該幅度的預期概率。圖 1 顯示了在 ADC 輸出樣本中發現的示例代碼錯誤。與理想的正弦波擬合相比，錯誤樣本清晰可見，并且遠遠超過圖中其他樣本的噪聲。

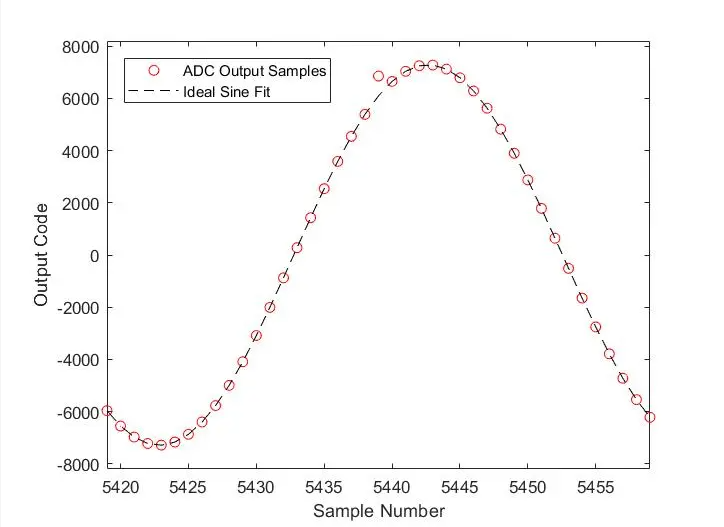

圖 1：存在代碼錯誤的 ADC 輸出示例。

ADC 的誤碼率 (CER)，有時也稱為字錯誤率 (WER) 或亞穩態錯誤率，定義為每個樣本的平均錯誤數，并通過計算連續錯誤之間的平均樣本數來測量。它通常被定義為一個數量級，例如 10 –12 個 錯誤/樣本。因此，錯誤之間的平均時間取決于轉換器的采樣率。僅當 ADC 以測量 CER 的采樣率運行時，測量的 CER 才是準確的。一般來說，降低采樣率可以將 CER 提高幾個數量級。

讓我們看一下代碼錯誤從何而來，看看為什么采樣率是一個主要因素。

是什么讓 ADC 閃閃發光？
多步 ADC 架構（例如流水線閃存 ADC 或逐次逼近寄存器 (SAR) ADC）分階段將采樣電壓轉換為數字位，每個連續階段都依賴于前一階段的結果。考慮一個基本的流水線閃存高速 ADC，如圖2所示 。這個簡化的 ADC 顯示了兩個轉換級，其中每個連續級都會生成一個數字代碼，可以更精細地估計輸入信號。

所示ADC的操作如下：

• 第一級對輸入電壓進行采樣，并使用第一級 ADC 將模擬輸入信號粗略地轉換為數字代碼。 此階段的閃存 ADC 的工作原理是使用高速比較器將采樣電壓與由 ADC 的主參考電壓 (V REF ) 生成的靜態參考電壓進行比較。閃存比較器的輸出是代表輸入電壓的溫度計編碼數字樣本。

• 然后，轉換后的溫度計代碼直接發送到第一級 DAC。該 DAC 輸出模擬電壓，該電壓對應于粗略轉換后的樣本。

• 從原始輸入電壓中減去第一級 DAC 的輸出就得到量化誤差電壓或殘余電壓 (V RES )。然后將殘留物放大并重新采樣（管道化）以用于第二階段。

• 第二級 ADC 對 V RES進行量化 ，以獲得原始模擬輸入電壓的更準確（更高分辨率）的估計。

•

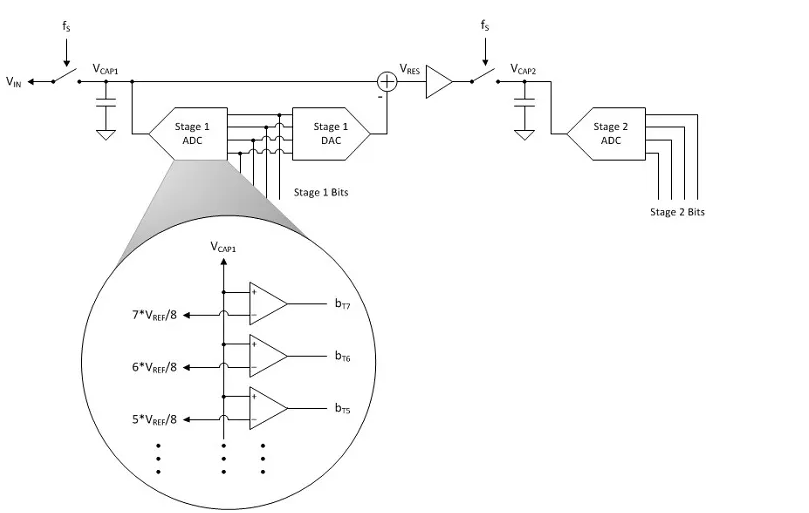

圖 2：流水線閃存 ADC 架構框圖示例。

V RES 創建過程引入了高速決策循環。在一個采樣時鐘周期內，采樣電壓必須由第一級 ADC 轉換為數字代碼。數字代碼必須從第一級 DAC 輸出，從原始輸入電壓中減去，并由第二級重新采樣。高速決策環路會引入代碼錯誤，因為閃存 ADC 中的比較器具有穩定時間，該穩定時間是采樣電壓與 V REF之間的差值的函數 。

更簡單地說，當輸入電壓(V CAP1 )接近比較器的參考電壓(例如7*V REF /8)時，比較器需要更長的時間來穩定。理論上，如果 V CAP1 無限接近比較器的參考電壓，比較器將永遠不會穩定，因為它將在其線性區域中工作。

噪聲會阻止這種情況實際發生，但如果比較器確實需要很長時間才能穩定，則第一級 DAC 可能會使用不正確的數字代碼來輸出量化的模擬電壓。結果是 V RES 與第一級 ADC 的實際數字輸出代碼不匹配。然后，第二級 ADC 轉換錯誤的 V RES ，這會導致代碼錯誤。
