運算放大器整流電路：半波與全波的工作原理

來源：中芯巨能| 發布日期：2023-07-16 11:30:01 瀏覽量：

運算放大器整流電路用于將交流（AC）輸入信號轉換為單向或直流（DC）輸出信號。 運放整流電路有兩種常見類型：半波整流器和全波整流器（也稱為精密整流器）。

1.運放半波整流器：

運放半波整流電路只允許交流輸入信號的正半周通過，而阻止負半周。 該電路的基本元件包括運算放大器和二極管。 這是基本配置：

- 將運算放大器的同相輸入連接到交流輸入信號。

- 將運算放大器的輸出連接到二極管的陽極。

- 將二極管的陰極連接到運算放大器的反相輸入端。

在此配置中，當輸入信號為正時，運算放大器輸出正向擺動，導致二極管變?yōu)檎蚱茫⑶逸斎胄盘柕恼糠殖霈F(xiàn)在輸出處。 然而，當輸入信號為負時，運算放大器輸出會負向擺動，從而反向偏置二極管，從而有效地阻止輸入信號的負部分。

運算放大器整流電路：半波與全波的工作原理

2.運放全波整流器（精密整流器）：

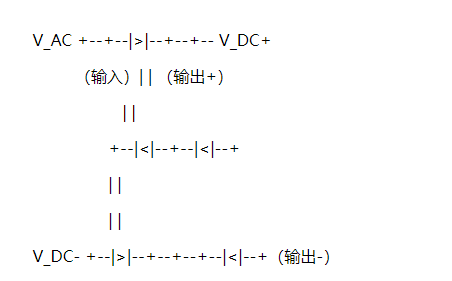

運放全波整流電路將交流輸入信號的負半周反相，同時保持正半周不變，從而有效地對正半周和負半周進行整流。 該電路的主要元件包括一個運算放大器、兩個二極管和一個電阻器。 下面介紹一下基本配置：

- 將交流輸入信號連接到運算放大器的非反相輸入。

- 將運算放大器的輸出連接到第一個二極管 (D1) 的陽極。

- 將第一個二極管 (D1) 的陰極連接到輸出信號。

- 將電阻器 (R) 的一個端子連接到第二個二極管 (D2) 的陰極，將電阻器的另一端子連接到運算放大器的反相輸入端。

- 將第二個二極管 (D2) 的陽極連接到輸出信號。

在此電路中，當輸入信號為正時，第一個二極管 (D1) 變?yōu)檎蚱茫斎胄盘柕恼糠謧鬟f到輸出。 同時，第二二極管(D2)反向偏置。 當輸入信號為負時，運算放大器輸出為正擺動，導致第二個二極管 (D2) 變?yōu)檎蚱谩?結果，輸入信號的負部分在輸出處反轉，使其成為正信號。 這樣，正半周和負半周都被整流，并在輸出處獲得全波整流信號。

總之，運算放大器整流器電路可以設計為半波或全波（精密）整流器，后者提供正半周期整流和負半周期整流，以將交流輸入信號更完整地轉換為直流信號。
