ICE5AR0680AG是英飛凌infineon高壓IGBT柵極驅動芯片，中芯巨能小編將為大提供ICE5AR0680AG中文資料（產品參數、功能特點及應用領域等內容）并附上引腳圖、功能框圖

一、ICE5AR0680AG產品參數

-驅動電壓:15V

-峰值輸出電流:3A

-上升/下降時間:15ns

-門極泄放電流:3A

-隔離電壓:4500Vrms

-邏輯輸入:3.3V或5V

-小封裝:SO16

二、ICE5AR0680AG功能特點

-100kHz最大開關頻率。

-帶有800V集成MOSFET。

-采用通用寬域輸入（85~300VAC）DCM設計。

-功率輸出高達40W。

-過電壓保護。

-共源共柵配置實現快速穩定啟動。

-3級可選進入/退出有源突發模式配置文件。

-內置數字軟啟動，逐周期峰值電流限制。

-支持帶斜坡補償?shù)腄CM和CCM運行、集成誤差放大器，通過非隔離反激式拓?fù)渲С种苯臃答仭?/span>

-負載降低時，數字頻率降低，效率更高。

-具有調節線路輸入過電壓保護功能。

-VCC和引腳對地短路保護。

-OLP、輸出短路、OTP有遲滯以及VCC過電壓/欠電壓保護。

三、ICE5AR0680AG優勢

-降低 BOM 數量和成本，具有線路輸入過壓保護和誤差放大器

-降低數字頻率，提高中等負載和輕負載效率

-CCM 運行帶有斜坡補償，提高輸出功率

四、ICE5AR0680AG應用領域

適用于服務器、PC 電源、空調、冰箱和音箱離線輔助 SMPS。

適用于適配器、機頂盒、凈水機、電視離線主 SMPS，工業 SMPS 及 POE。

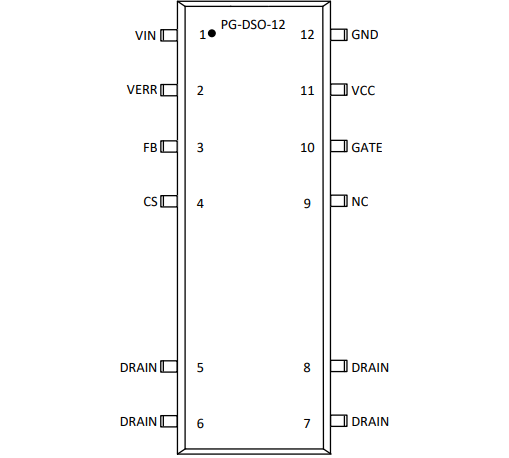

五、ICE5AR0680AG引腳圖

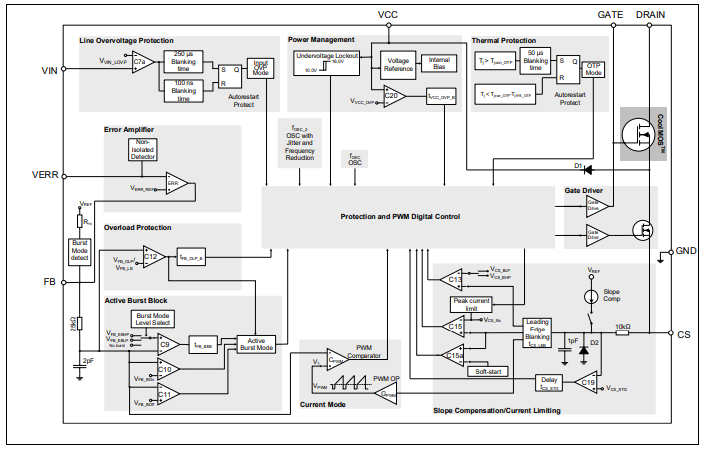

六、ICE5AR0680AG功能框圖
