在現代電源設計中，高效的PWM（脈寬調制）控制器對于實現高性能的電源轉換至關重要。iW1600-03是一款專為低功耗應用優化的PWM控制器，與瑞薩電子的iW600次級側電壓位置控制器配合使用時，可以提供超快的動態負載響應和出色的EMI性能。瑞薩電子代理商-中芯巨能將詳細介紹iW1600-03的產品特性、框圖、工作原理及應用領域。

iW1600-03產品特性

高效的功率輸出

10W 輸出功率：iW1600-03能夠提供高達10W的輸出功率，適用于各種低功耗應用。

驅動外部低成本BJT：直接驅動雙極結型晶體管（BJT），相比FET具有更軟的開關特性，從而改善了電磁干擾（EMI）性能，并減少了所需的EMI濾波元件數量。

低空載功耗

<10mW 空載功耗：iW1600-03在空載條件下的功耗低于10mW，符合DoE外部電源和歐盟行為準則第5版Tier 2標準。

集成有源啟動電路：內置有源啟動電路可以在不犧牲空載功耗的情況下實現最短的啟動時間。

全面的保護功能

SmartDefender? 高級打嗝技術：通過降低短路期間的平均功率至少50%，幫助解決電纜和連接器中的軟短路問題，保護電纜和連接器免受過熱和損壞。

過溫保護：防止控制器在高溫環境下受損。

輸出過壓和過流保護：確保系統在異常條件下安全運行。

輸入欠壓保護：當輸入電壓低于設定值時，自動關閉輸出以保護系統。

Sense-Resistor 短路保護：檢測到短路時立即切斷電源，防止損壞。

準諧振控制：優化了所有負載下的效率，確保在整個負載范圍內都能保持高效率。

PrimAccurate? - 初級側控制：無需光耦合器即可實現精確的初級側控制，簡化了電路設計并提高了可靠性。

用戶可配置的電壓補償：4個選項的電纜和連接器電壓損失電壓偏移補償：用戶可以根據具體應用需求選擇合適的電壓補償設置，提高系統的靈活性。

EZ-EMI? 設計：輕松滿足全球EMI規范，減少設計復雜性和成本。

封裝：SOIC-7 封裝：緊湊的封裝形式，便于集成到各種應用中。

iW1600-03工作原理

動態負載響應：iW1600-03與iW600次級側電壓位置控制器配合使用時，可以實現超快的動態負載響應（DLR）。這種組合使得適配器能夠在負載快速變化時迅速調整輸出電壓，確保穩定性和可靠性。

EMI性能：通過直接驅動BJT，iW1600-03實現了更軟的開關特性，從而顯著降低了EMI。此外，EZ-EMI?設計進一步簡化了EMI濾波器的設計，使產品更容易滿足全球EMI規范。

保護機制：iW1600-03集成了多種保護功能，包括SmartDefender?高級打嗝技術、過溫保護、輸出過壓和過流保護、輸入欠壓保護以及Sense-Resistor短路保護。這些保護功能確保了系統的可靠性和安全性，即使在極端工作條件下也能正常運行。

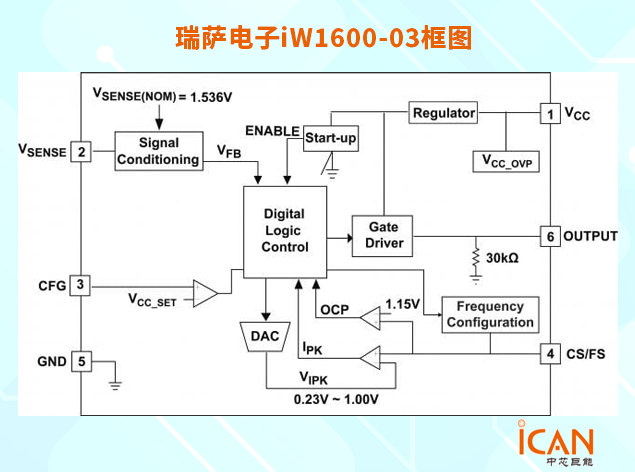

iW1600-03框圖

iW1600-03應用領域

帶DAB音頻系統的智能房間控制器：iW1600-03可以為智能房間控制器提供穩定的電源支持，特別適用于帶有DAB音頻系統的設備。

便攜式紫外線消毒器：iW1600-03的小尺寸和高效率使其成為便攜式紫外線消毒器的理想選擇。

防水淋浴控制器：iW1600-03適用于需要防水特性的淋浴控制器，提供可靠的電源解決方案。

適用于智能手機和平板電腦的10W AC/DC旅行適配器：iW1600-03非常適合設計小型、高效的旅行適配器，滿足移動設備的充電需求。

用于消費電子產品的AC/DC離線電源：iW1600-03適用于各種消費電子產品的AC/DC離線電源，如手機充電器、平板電腦充電器等。

總結

iW1600-03是一款高效、可靠的PWM控制器，適用于多種低功耗應用。通過其獨特的特性，如超快的動態負載響應、低空載功耗、全面的保護功能和簡化的EMI設計，iW1600-03為設計人員提供了靈活而強大的解決方案。無論是智能房間控制器、便攜式紫外線消毒器、防水淋浴控制器還是旅行適配器，iW1600-03都能提供高效、可靠的電源轉換。如需iW1600-03產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
