在現代電子設備中，高效的I2C總線擴展和管理變得尤為重要。TPT29548A作為一款高性能的1:8雙向轉換I2C開關，通過其獨特的設計和功能，解決了多通道數據傳輸中的諸多挑戰。

TPT29548A關鍵特性和優勢

TPT29548A是一款1:8雙向轉換I2C開關，能夠?qū)⒁粋€上游SCL/SDA對擴展到八個下游通道。每個SCn/SDn通道或其組合可以通過可編程控制寄存器進行選擇。這種靈活性使得TPT29548A能夠適應各種復雜的I2C通信需求。

當其中一個下游I2C總線陷入低電平狀態時，TPT29548A提供了一個低電平有效的復位（RESET）輸入，幫助設備恢復正常工作。將RESET拉低可以重置I2C狀態機，并取消所有通道的選擇，類似于內部上電復位功能的作用。

該器件的開關通路設計允許使用VCC端子來限制最大高電壓，從而確保不同總線對之間可以使用不同的電壓等級。例如，2.5V或3.3V的組件可以直接與5V的組件通信，無需額外的保護措施。外部上拉電阻將總線拉至每個通道所需的電壓水平，所有I/O端子均可承受高達5.5V的電壓。

此外，TPT29548A采用TSSOP24和QFN24L封裝，額定溫度范圍為-40°C至+85°C，確保了其在各種環境條件下的可靠性和穩定性。

TPT29548A應用領域

TPT29548A不僅適用于服務器和存儲設備，還在多個領域展現出廣泛的應用潛力：

服務器/存儲：在服務器和存儲設備中，TPT29548A通過其高效的I2C總線擴展能力，確保了各個組件間的穩定通信，提升了整體系統的性能。

路由器（電信交換設備）：在電信交換設備中，TPT29548A支持多種I2C設備的連接，保證了數據的快速可靠傳輸。

工廠自動化：在工業自動化領域，TPT29548A的寬溫度范圍和高穩定性，使其成為控制和監控系統的理想選擇。

解決I2C從設備地址沖突問題：對于那些存在多個相同I2C從設備地址的產品（如多個相同的溫度傳感器），TPT29548A提供了有效的解決方案，避免了地址沖突帶來的問題。

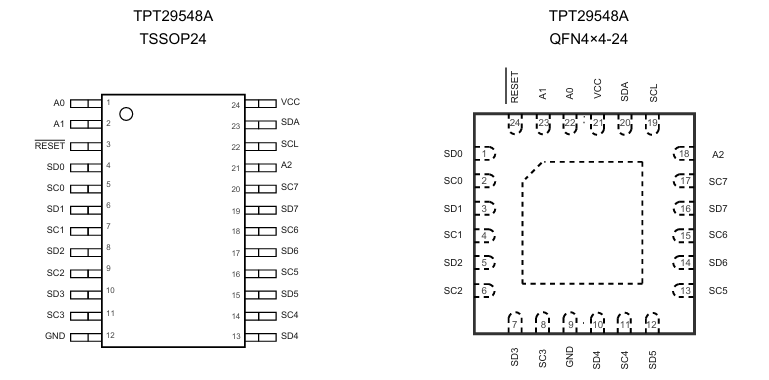

TPT29548A原理圖及引腳圖

TPT29548A可選型號

TPT29548A-QF8R

TPT29548A-TS5R
