今天分享RX23E-B 數字稱重傳感器微型板參考設計，此參考設計是一款緊湊高效的解決方案，特別適合需要高度集成和精確測量的應用。該設計采用了瑞薩電子的 RX23E-B 32 位微控制器，該微控制器集成了高速且高精度的模擬前端 (AFE)，無需外置的專用 AFE，從而極大地減小了電路板的尺寸。該款微型電路板的尺寸僅為 22mm x 16mm，非常適合安裝在稱重傳感器中。瑞薩代理商-中芯巨能為您提供RX23E-B 數字稱重傳感器微型板參考設計：特性、原理圖、相關產品及樣例程序。

該參考設計特性

- 緊湊型電路板：22mm x 16mm 的微型電路板尺寸，可輕松安裝于稱重傳感器內。

- RX23E-B 微控制器：內置高精度模擬前端 (AFE)，無需外置 AFE，有助于降低物料清單 (BOM) 成本和節省電路板空間。該微控制器實現了高精度負載測量，包括數字濾波和校準功能。

- RAA788155 RS-485/RS-422 收發器：用于 Modbus 等數字通信，確保數據傳輸?shù)目煽啃浴?/p>

- 高精度測量：重量誤差為 ±0.01% R.C.（額定容量）。在 10 SPS 輸出數據速率和 128 倍 PGA 增益條件下，使用校準應變發生器評估了分辨率，確認輸入?yún)⒖茧妷涸肼暈?23.8nVrms，峰峰值電壓噪聲為 140nV。

- 組件應用說明：提供示例程序、電路圖、物料清單 (BOM) 和電路板設計數據。

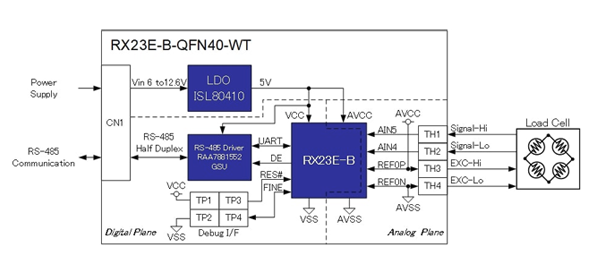

該參考設計原理圖

該參考設計相關產品

1、ISL80410：40V、低靜態電流、150mA 線性穩壓器

- 該線性穩壓器可在 40V 的輸入電壓下工作，靜態電流極低，輸出電流高達 150mA，適用于需要穩定電源的場合。

2、RAA788158：具有 ±5kV EFT 抗擾度和 ±16.5kV ESD 保護的 5V 半雙工、20 Mbps RS-485/422 差分收發器

- 該收發器提供了出色的電磁兼容性，能夠在惡劣環境下保持穩定的通信能力，適用于工業自動化和其他需要高可靠性的應用。

3、RX23E-B：32 位微控制器，集成 24 位 Delta-Sigma 模/數轉換器，速率高達 125kSPS

- RX23E-B 是該參考設計的核心，它集成了高精度的 24 位 Delta-Sigma 模/數轉換器，支持高達 125kSPS 的采樣速率，非常適合高精度測量和數據采集應用。
