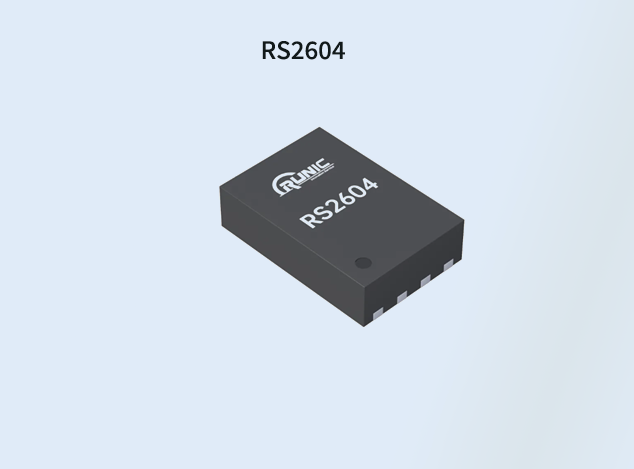

在現代電子設備的設計中，確保電源接口的安全性和穩定性至關重要。RS2604是潤石一款可配置過壓保護（OVP）、過流保護（OCP）的eFuse開關，專為12V至24V母線電壓接口設計，旨在提供高效的熱插拔保護、過流及過壓保護功能。代理銷售江蘇潤石旗下全系列IC電子元器件-中芯巨能為您提供RS2604技術參數詳解及引腳圖。

RS2604技術參數詳解

緊湊結構與多功能集成

RS2604以其緊湊的設計和多樣化的功能脫穎而出，它不僅具備欠壓保護能力，還允許通過外部電阻靈活設置350mA到2.5A的輸出限流值。這款eFuse開關的最大亮點在于其高達45V的浪涌耐壓承受能力，這使得它能夠在極端條件下保證系統的安全運行。此外，RS2604擁有低至80mΩ的導通內阻，支持可配置軟啟動時間，并提供了±7%的高精度電流檢測功能，進一步增強了系統的穩定性和可靠性。

該器件的主要特性包括輸入電壓范圍寬達4.5V至40V，極限浪涌耐壓可達45V，短路電流保護以及異常指示輸出等。工作結溫范圍從-40°C到125°C，適應了各種苛刻的工作環境。

應對復雜應用場景

考慮到市場上常見的適配器輸出電壓如5V、9V、12V乃至筆記本電腦所需的19V~20V，以及乘用車采用的12V供電系統和商用車使用的24V電壓總線，這些接口在進行熱插拔操作時極易產生浪涌電壓。為了有效抵御這種瞬態高壓沖擊，選擇像RS2604這樣具有高耐壓特性的降壓芯片顯得尤為重要。其45V的浪涌耐壓設計為系統提供了額外的安全余量，同時，預設的電流保護限制能夠有效防止因異常情況導致的系統耗電量劇增，從而實現多重保護機制。

RS2604不僅能輕松應對上述場景中的浪涌電壓挑戰，其最大2.5A的電流輸出能力也足以滿足大多數設備的功率需求。無論是用于個人計算設備還是汽車電子系統，RS2604都能提供可靠且高效的解決方案。

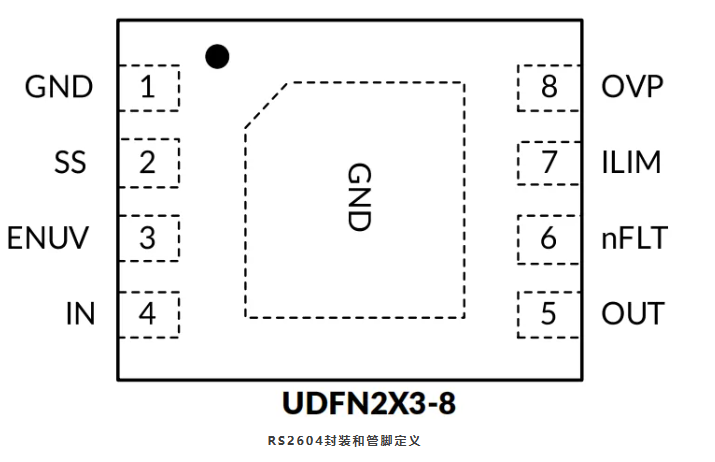

RS2604引腳圖

RS2604采用UDFN2X3-8封裝，便于集成于緊湊型電路板設計中。

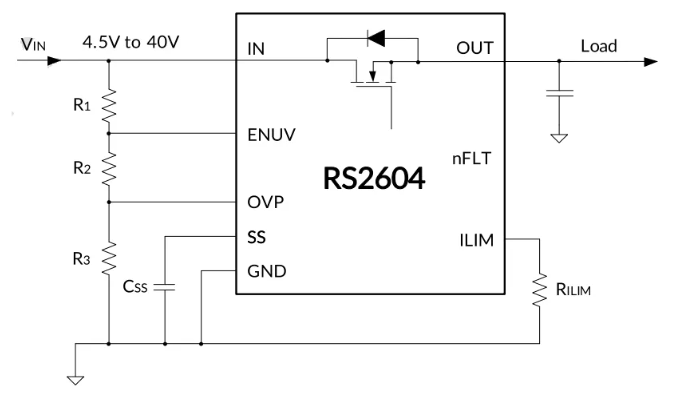

RS2604典型應用框圖

附潤石科技 OVPIOCP 開關產品家族選型表
