P8900 是瑞薩電子（Renesas Electronics）推出的一款專為DDR5注冊內存模塊（RDIMM）和負載減少內存模塊（LRDIMM）設計的高性能電源管理IC（PMIC）。該芯片旨在提供高效、可靠的電源解決方案，以滿足下一代服務器和數據中心對高帶寬、低功耗的需求。瑞薩電子代理商-中芯巨能將詳細介紹 P8900 的主要特點、功能、應用及功能框圖。如需P8900產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

P8900主要特點

1. 高效電源轉換

多通道DC-DC轉換器：P8900 集成了多個高效的 DC-DC 轉換器，能夠提供穩定的電壓輸出，支持不同的負載需求。這些轉換器具有高效率，能夠在各種工作條件下保持低功耗。

線性穩壓器：除了 DC-DC 轉換器外，還配備了多個線性穩壓器（LDO），用于提供低噪聲的電源輸出，特別適合對電源質量要求較高的應用。

2. 低功耗設計

超低靜態電流：在待機模式下，P8900 的靜態電流極低，有助于延長系統的整體壽命，特別是在需要長時間運行的應用中。

動態電壓調節：支持動態電壓調節（DVS）功能，可以根據負載的變化自動調整輸出電壓，從而優化功耗。

3. 豐富的保護功能

過壓保護：內置過壓保護電路，防止外部電壓過高導致?lián)p壞。

欠壓保護：具有欠壓保護功能，當輸入電壓低于設定值時，會自動關閉輸出以保護設備。

過溫保護：集成溫度傳感器和過溫保護機制，確保在高溫環境下也能安全運行。

短路保護：具備短路保護功能，能夠在發生短路時迅速切斷輸出，防止進一步損壞。

4. 靈活的配置和控制

I2C 接口：P8900 通過 I2C 接口與外部控制器通信，支持標準的 I2C 協議，最高傳輸速率可達 400 kHz。

可編程功能：用戶可以通過 I2C 接口對 PMIC 的各種參數進行編程，如輸出電壓、啟動順序、保護閾值等。

狀態監測：提供狀態監測功能，可以實時監控各個通道的工作狀態，并通過 I2C 接口報告給主控芯片。

5. 嚴格的質量和可靠性

JEDEC 標準兼容：P8900 符合 JEDEC 標準，確保與 DDR5 內存模塊的兼容性和互操作性。

寬工作溫度范圍：芯片可在 -40°C 至 +125°C 的溫度范圍內穩定工作，適應各種氣候條件。

AEC-Q100 認證：雖然 P8900 主要針對服務器和數據中心應用，但其設計和制造過程符合 AEC-Q100 認證標準，確保了其在極端環境下的可靠性能。

P8900應用領域

P8900 由于其高效電源轉換、低功耗設計和豐富的保護功能，廣泛應用于以下領域：

服務器：包括企業級服務器、云服務器和數據中心服務器。

存儲系統：如網絡附加存儲（NAS）和存儲區域網絡（SAN）。

高性能計算：如超級計算機和高性能工作站。

邊緣計算：適用于需要高性能和低功耗的邊緣計算設備。

P8900典型應用示例

1. 企業級服務器：在企業級服務器中，P8900 可以為 DDR5 內存模塊提供穩定的電源。其多通道設計和靈活的配置能力使其能夠滿足復雜系統的需求，確保服務器在高負載情況下的穩定運行。

2. 數據中心服務器：在數據中心服務器中，P8900 可以為大量的 DDR5 內存模塊提供可靠的電源。其低功耗設計和嚴格的溫度穩定性保證了系統的長期可靠運行，降低了運營成本。

3. 高性能計算：在高性能計算環境中，P8900 可以為處理器和內存模塊提供穩定的電源。其高效率和低功耗特性有助于提高系統的整體性能，滿足高性能計算的苛刻需求。

4. 邊緣計算設備：在邊緣計算設備中，P8900 可以為 DDR5 內存模塊提供高效的電源管理。其低功耗設計和小尺寸封裝使其非常適合空間受限且需要高性能的邊緣計算設備。

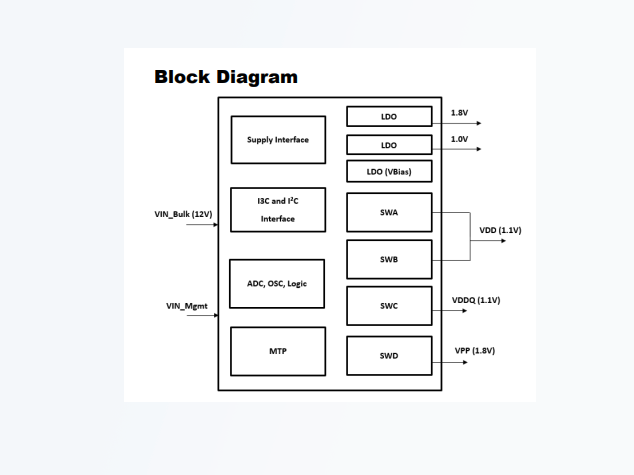

P8900功能框圖

總結

P8900 是一款高性能、多通道電源管理IC，專為DDR5 RDIMM和LRDIMM設計。其高效電源轉換、低功耗設計、豐富的保護功能以及靈活的配置能力，使其成為服務器和數據中心應用中不可或缺的關鍵組件。無論是在企業級服務器、數據中心服務器還是高性能計算環境中，P8900 都能提供可靠的電源解決方案。瑞薩電子提供的強大技術支持和開發工具，進一步簡化了產品的設計和開發過程，使其成為眾多高端應用的理想選擇。
