LTM8040 是一款專為恒定電流源應用設計的固定頻率 1A 降壓型 DC/DC μModule 穩壓器。其內部電路能夠精確監控輸出電流，確保在廣泛的電流范圍內（從 35mA 到 1A）保持高精度的電流調節，特別適用于驅動高電流 LED。這款穩壓器在 2.5V 至 13V 的輸出電壓范圍內提供了寬廣的調光范圍，并且獨特的 PWM 電路實現了 250:1 的調光比，有效避免了 LED 電流調光時常見的色偏問題。

LTM8040中文介紹

寬輸入電壓范圍

LTM8040 支持 4V 至 36V 的寬輸入電壓范圍，使其能夠適應多種電源環境，包括四節電池、5V 邏輯電源軌、未經調整的墻適配器、鉛酸電池和分布式電源系統等。這種靈活性使得 LTM8040 成為各種應用場景中的理想選擇。

封裝與安裝

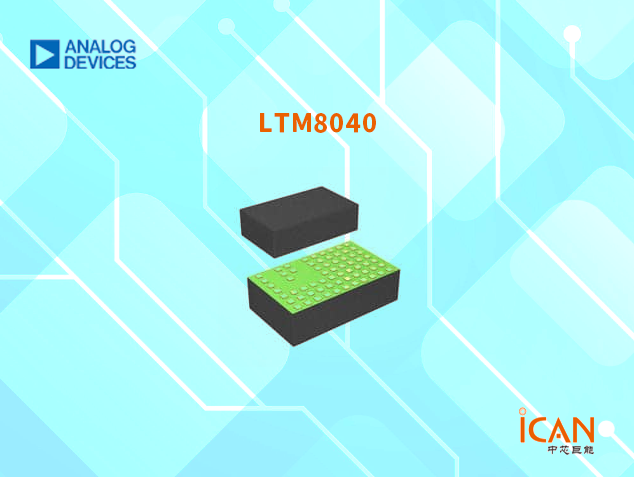

該穩壓器采用耐熱增強型緊湊封裝（15mm x 9mm x 4.32mm），具有模壓樹脂焊盤網格陣列（LGA）結構，適合使用標準表面貼裝設備進行自動化裝配。LTM8040 是無鉛器件，符合 RoHS 標準，確保了環保和安全性能。

LTM8040應用領域

- 汽車和航空電子設備照明：適用于車輛內外部照明系統。

- 建筑物細部照明：提供精準的光照控制，增強建筑細節。

- 顯示器背面照明：為 LCD 顯示屏提供均勻且穩定的背光。

- 恒定電流源：作為各種需要穩定電流輸出的應用的基礎。

LTM8040主要特性

- True Color PWM? 技術：提供恒定色彩和高達 250:1 的調光比。

- 寬輸入電壓范圍：4V 至 36V。

- 高輸出電流：支持高達 1A 的 LED 電流。

- 可調 LED 電流控制：允許用戶根據需求調整 LED 電流。

- 高輸出電流準確度：在 35mA 至 1A 的廣泛電流范圍內保持高精度。

- 開路 LED 和短路保護：內置保護電路，防止因 LED 開路或短路導致的損壞。

- 接地 LED 負極連接：簡化電路設計并提高可靠性。

- 緊湊的小占板面積：15mm x 9mm x 4.32mm 的扁平表面貼裝型 LGA 封裝。

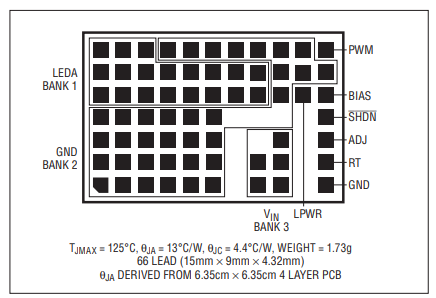

LTM8040引腳圖

LTM8040可選型號

LTM8040IV#PBF

LTM8040EV#PBF

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

LTM8040 以其卓越的電流調節性能、寬輸入電壓范圍和緊湊的封裝設計，成為多種應用的理想選擇。無論是用于汽車和航空電子設備照明、建筑物細部照明，還是顯示器背面照明，LTM8040 都能提供穩定且高效的電流控制。此外，其 True Color PWM? 技術消除了 LED 調光時的色偏現象，確保了高質量的照明效果。憑借這些優勢，LTM8040 成為了現代照明解決方案中的重要組件。
