LTC7151S是由Analog Devices推出的一款高集成度、高頻同步降壓型DC/DC轉換器，專為對效率、瞬態響應和電磁干擾（EMI）性能有嚴苛要求的電源系統而設計。該器件支持3.1V至20V寬輸入電壓范圍，輸出電壓可在0.5V至5.5V之間調節，最大輸出電流能力達15A，適用于FPGA、DSP、ASIC等負載點（PoL）供電場景。代理銷售ADI旗下全系列IC電子元器件-中芯巨能為您介紹LTC7151S：產品特點、提供引腳圖和原理圖。如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

LTC7151S產品特點

LTC7151S采用恒定頻率、受控導通時間（COT）的電流模式架構，具備快速瞬態響應特性，特別適合高壓差比（如12V或48V母線至低電壓核電壓）應用。其開關頻率可通過外部電阻在400kHz至3MHz范圍內調節，并支持與外部時鐘同步，便于EMI優化和多相操作。

一個關鍵優勢是其內置第二代Silent Switcher? 2技術，通過將旁路電容集成于封裝內部，有效抑制高頻開關噪聲，無需額外的EMI濾波電路即可滿足嚴格的輻射發射標準。這對于汽車電子、工業控制及服務器電源等對噪聲敏感的應用尤為重要。

此外，LTC7151S支持PolyPhase?多相同步運行，最多可配置12相并聯工作，顯著降低輸入和輸出紋波，減少所需外部電容數量，同時提升熱分布均勻性，增強整體系統可靠性。PHMODE引腳可用于控制各相位之間的時鐘相位關系，實現靈活的時序管理。

該器件還集成了多項實用功能，包括：

差分遠程電壓檢測，確保負載端電壓精度；

輸出電壓軟啟動與跟蹤功能，適配復雜上電時序；

支持強制連續模式（FCM）與不連續模式（DCM），可根據負載需求選擇最優運行方式；

內部基準電壓精度高達±1%，保證全溫度范圍內穩定輸出；

精確的1.2V使能閾值，提高系統控制靈活性。

LTC7151S采用緊湊的28引腳LQFN封裝（4mm × 5mm × 0.74mm），具有優異的熱性能，適用于空間受限但功率密度要求較高的設計場景。

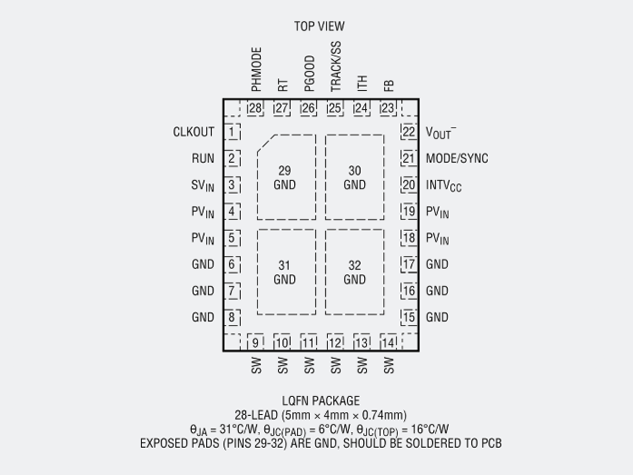

LTC7151S引腳圖

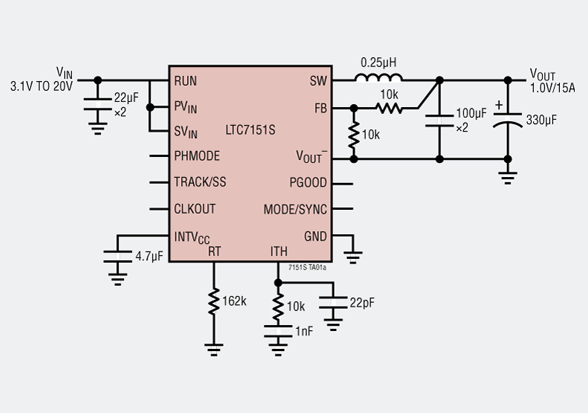

LTC7151S原理圖

總結而言，LTC7151S憑借其高效率、高頻操作能力、卓越的EMI性能以及靈活的多相擴展能力，成為現代高性能電源系統中理想的單芯片解決方案。對于需要兼顧效率、穩定性與EMI控制的工程師來說，該器件提供了兼具性能與易用性的強大工具。
