LM358AP是TI德州儀器的一款2 通道 30mA 每通道 20nA 65 dB 儀表運算放大器，代理銷售TI德州儀器全系列IC電子元器件-中芯巨能，為您提供LM358AP中文資料，附引腳圖和原理圖等內容。

LM358AP中文資料

LM358AP描述

LM358AP由兩個獨立的高增益頻率補償運算放大器組成，設計用于在較寬的電壓范圍內采用單電源或分離電源供電。如果電源之間的電壓差為 3V 至 32V，并且 V CC比輸入共模電壓至少高 1.5V，則也可以使用分離電源進行操作。低電源電流消耗與電源電壓的大小無關。應用包括傳感器放大器、直流放大塊以及所有傳統運算放大器電路，現在可以在單電源電壓系統中更輕松地實現這些電路。例如，這些器件可以直接通過數字系統中使用的標準 5V 電源進行操作，并且可以輕松提供所需的接口電子器件，而無需額外的 ±5V 電源。

LM358AP特點

? 供應范圍廣

– 單電源：3V 至 32V

– 雙電源：±1.5V 至 ±16V

? 低電源電流消耗，與電源電壓無關：0.7 mA（典型值）

? 寬單位增益帶寬：0.7 MHz

? 共模輸入電壓范圍包括接地，允許直接感測接地附近

? 低輸入偏置和失調參數

– 輸入失調電壓：3 mV（典型值）

– 輸入失調電流：2 nA（典型值）

– 輸入偏置電流：20 nA（典型值）

? 差分輸入電壓范圍等于最大額定電源電壓：32 V

? 開環差分電壓增益：100 dB（典型值）

? 內部頻率補償

? 對于符合MIL-PRF-38535 的產品，所有參數均經過測試，除非另有說明。對于所有其他產品，生產過程不一定包括所有參數的測試。

LM358AP應用

? 藍光播放器和家庭影院

? 化學和氣體傳感器

? DVD 刻錄機和播放器

? 數字萬用表：工作臺和系統

? 數字萬用表：手持式

? 現場發射器：溫度傳感器

? 電機控制：交流感應、有刷直流、無刷直流、高壓、低壓、永磁和步進電機

? 示波器

?電視：液晶電視

? 使用Modbus 的溫度傳感器或控制器

? 體重秤

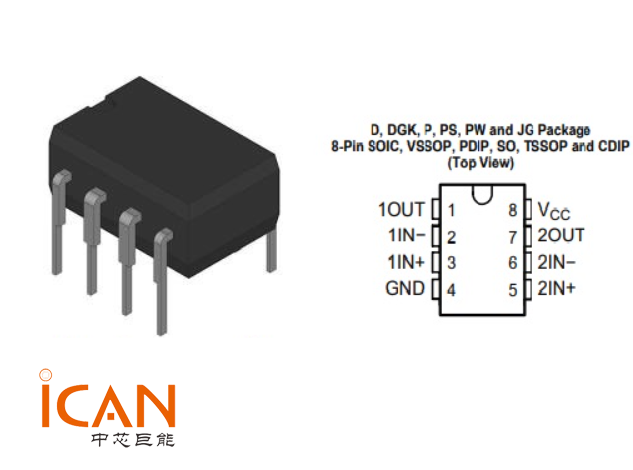

LM358AP引腳圖

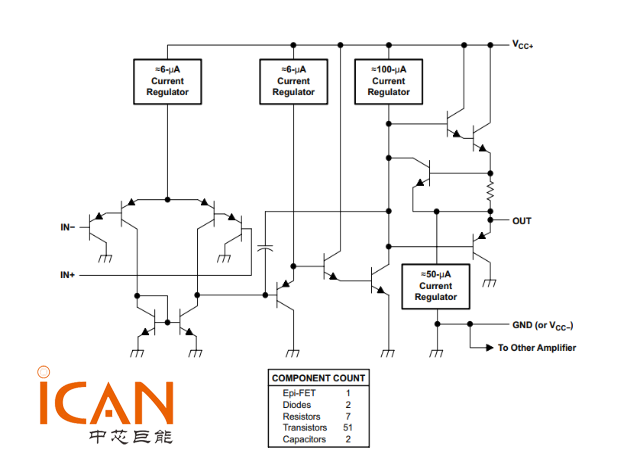

LM358AP原理圖

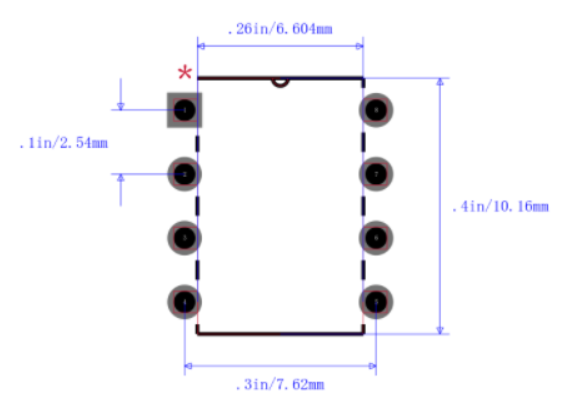

LM358AP封裝

如需LM358AP數據手冊、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
