LM317T（ST 線性穩壓器LDO)中文資料及引腳圖

來源：ST意法半導體原廠現貨渠道-中芯巨能| 發布日期：2024-03-03 16:00:01 瀏覽量：

LM317T是ST意法半導體一款 1.2V 至 37V 可調穩壓器，代理銷售ST意法半導體旗下電子元器件-中芯巨能為您提供LM317T（ST 線性穩壓器LDO)中文資料及引腳圖。

LM317T中文資料

LM317T中文介紹

LM317T是單片采用 TO-220 封裝的集成電路，用作正向可調電壓調節器。它們設計用于提供超過 1.5 A 的負載電流，輸出電壓可在 1.2 至 37 V 范圍內調節。標稱輸出電壓通過電阻分壓器進行選擇，使該器件非常易于使用，并消除了許多固定穩壓器的庫存。

LM317T特點

? 輸出電壓范圍：1.2 至 37 V

? 輸出電流超過1.5 A

? 0.1% 線路和負載調節

? 高電壓浮動操作

? 全系列保護：限流、熱關斷、SOA 控制

LM317T 應用

用于正電壓調節

可變電源

限流電路

反極性電路

常用于臺式電腦、DVD 和其他消費產品

用于電機控制電路

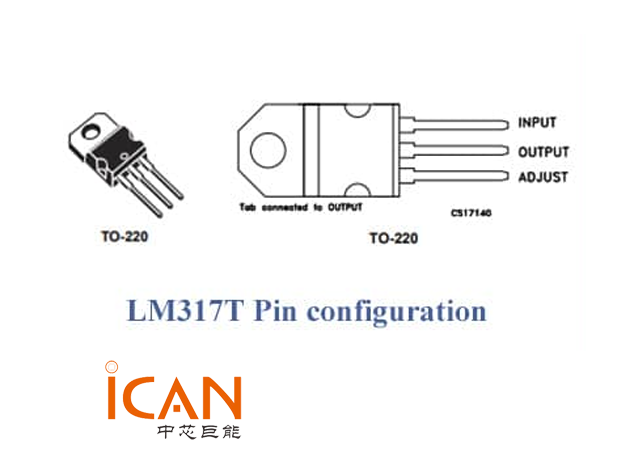

LM317T引腳圖

LM317T引腳圖



1、調整：該引腳調節輸出電壓

2、輸出電壓（Vout）：可以從該引腳獲取調節引腳設置的穩壓輸出電壓

3、輸入電壓（Vin）：必須調節的輸入電壓提供給該引腳

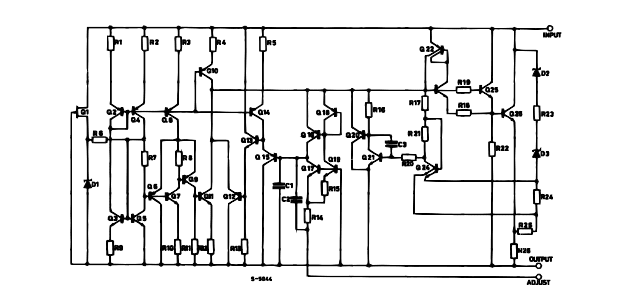

LM317T原理圖

LM317T原理圖
