IR2104STRPBF是英飛凌（Infineon）推出的一款用于驅動MOSFET或IGBT的雙通道驅動器芯片，可實現低側和高側驅動。它具有高性能和可靠性，適用于各種功率電子應用。代理銷售Infineon(英飛凌)半導體旗下全系列IC電子元器件-中芯巨能將為大家提供IR2104STRPBF中文資料（內容包含產品中文參數詳解、功能特點、應用領域等內容）附引腳圖。

*原廠渠道，一手貨源、不怕比價、承諾原廠原裝正品、一片起訂，極具競爭力的價格，歡迎貿易商和終端客戶詢價，客服微信： 13310830171。24小時采購熱線：133-1083-0171。

IR2104STRPBF中文資料

一、IR2104STRPBF中文參數詳解

品牌：Infineon,英飛凌

產品類別：柵極驅動IC

零件狀態：有源

驅動配置：半橋

通道類型：同步

驅動器數：2

柵極類型：IGBT，N 溝道 MOSFET

電壓-供電：10V ~ 20V

邏輯電壓?-VIL，VIH：0.8V，3V

電流-峰值輸出（灌入，拉出）：210mA，360mA

輸入類型：非反相

高壓側電壓-最大值（自舉）：600V

上升/下降時間（典型值）：100ns，50ns

工作溫度：-40°C ~ 150°C（TJ）

安裝類型：表面貼裝型

產品封裝：8-SOIC（0.154，3.90mm 寬）

*買到真正的IR2104STRPBF原廠原裝現貨  - 來自全球授權的英飛凌代理商、原廠貨源 - 深圳市中芯巨能電子有限公司，IR2104STRPBF現貨情況和IR2104STRPBF價格請直接咨詢在線客服或加客服微信：13310830171。

二、IR2104STRPBF功能特點

1. 雙通道驅動：IR2104STRPBF具有兩個獨立的驅動通道，可分別控制低側和高側開關。

2. 邏輯電平兼容：適用于邏輯電平驅動，能夠與微控制器等數字控制設備兼容。

3. 內置保護功能：具有過電流保護、過溫保護和低電壓鎖存等內置保護功能，提高系統的安全性和可靠性。

4. 高驅動能力：IR2104STRPBF具有較高的驅動能力，能夠快速充放電MOSFET或IGBT的柵極電容。

三、IR2104STRPBF應用領域

IR2104STRPBF廣泛應用于各種功率電子領域，包括但不限于：

1. 電機驅動：用于交流電機、直流電機或步進電機的驅動控制。

2. 逆變器：用于太陽能逆變器、電力逆變器等的開關控制。

3. 電源轉換器：用于開關電源、DC-DC轉換器等的開關控制。

4. 電動車充電器：用于電動車充電樁或充電器的電源開關控制。

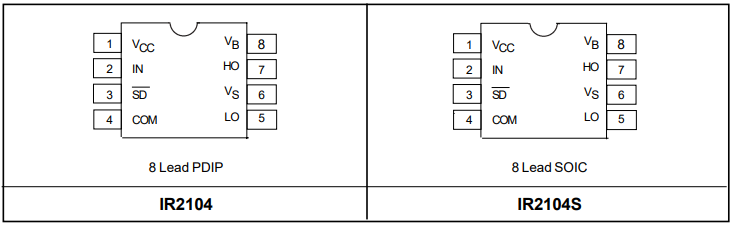

IR2104STRPBF引腳圖
