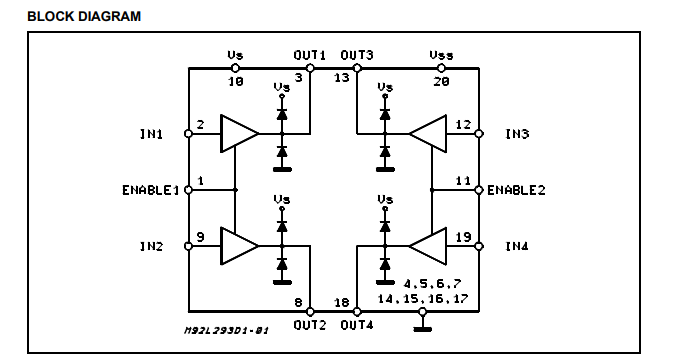

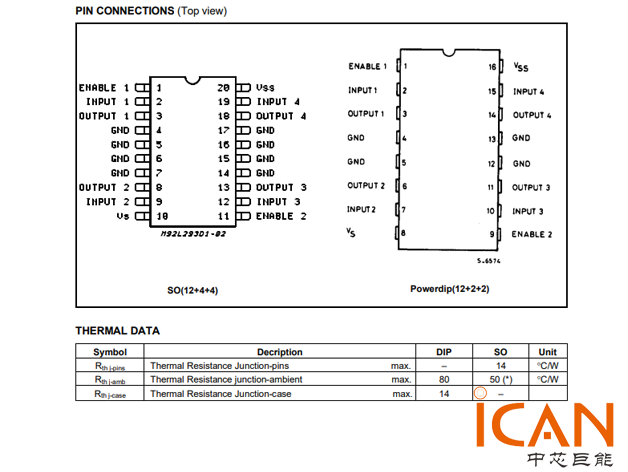

L293D是ST意法半導體的一款四通道電機驅動芯片，代理銷售ST意法半導體旗下全系列IC電子元器件-中芯巨能，為您提供L293D中文資料、附引腳圖和原理圖。
L293D 是一款單片集成高電壓、高電流四通道驅動器，設計用于接受標準 DTL 或 TTL 邏輯電平并驅動感性負載（ 例如繼電器螺線管、直流和步進電機）和開關功率晶體管。為了簡化作為兩個橋的使用，每對通道都配備了一個使能輸入。為邏輯提供了單獨的電源輸入，允許在較低電壓下運行，并且包含內部鉗位二極管。該器件適用于頻率高達 5 kHz 的開關應用。L293D采用 16 引腳塑料封裝，有 4 個中心引腳連接在一起，用于散熱。
內部鉗位二極管
每通道 600mA 輸出電流能力
啟用設施
每通道 1.2A 峰值輸出電流（非重復）
邏輯 \0\ 輸入電壓高達 1.5 V（高抗噪性）
過溫保護
電機類型 - 步進：雙極性
電機類型 - AC，DC：有刷直流
功能：驅動器 - 全集成，控制和功率級
輸出配置：半橋（4）
接口：并聯
應用：通用
電流 - 輸出：600mA
電壓 - 電源：4.5 V ~ 36 V
電壓 - 負載：4.5 V ~ 36 V
工作溫度：-40°C ~ 150°C（TJ）
安裝類型：通孔
封裝/外殼：16-DIP（0.300"，7.62mm）
供應商器件封裝：16-PowerDIP
步進電機驅動器
直流電機驅動器
鎖存繼電器驅動器
