F1456:TX 數字 VGA 2100 MHz 至 2950 MHz產品詳解

來源：中芯巨能：提供選型指導+現貨供應+技術支持| 發布日期：2024-05-22 18:00:01 瀏覽量：

F1456產品簡介

F1456 是瑞薩電子一款用于發射機應用的高增益/高線性度 2100MHz 至 2950MHz TX 可變?cè)鲆娣糯笃鳌?F1456 TX VGA 提供 32.1dB 最大增益、+38dBm OIP3 和 3.9dB 噪聲系數。使用數字步進衰減器 (DSA) 與 K LIN ? RF 可變?cè)鲆娣糯笃髟鲆嬲{(diào)節相結合，可實現高達 31.5dB 的增益控制。該器件使用單 5V 電源和 215mA I CC。該器件采用 6 × 6 mm、28-QFN 封裝，具有 50Ω 單端 RF 輸入和 RF 輸出阻抗，可輕松集成到信號路徑中。瑞薩電子代理商-中芯巨能為您詳解F1456產品特性、功能框圖、引腳圖及訂購型號。

F1456產品特性

寬帶2100MHz至2950MHz

最大增益 32.1dB

3.9dB NF @ 最大增益 (2650MHz)

31.5dB 總增益控制范圍，0.5dB 步進

主要增益轉換之間的過沖 < 2 dB

+38dBm OIP3

在 13dB 增益調節范圍內保持 +21.5dBm 輸出 P1dB

用于 DSA 控制的 SPI 接口

單5V供電電壓

I CC = 215mA

高達 +105 °CT CASE工作溫度

50Ω輸入輸出阻抗

待機以節省電量

引腳兼容 700–1100MHz 和 1400–2300MHz 版本

6 × 6 毫米，28-QFN 封裝

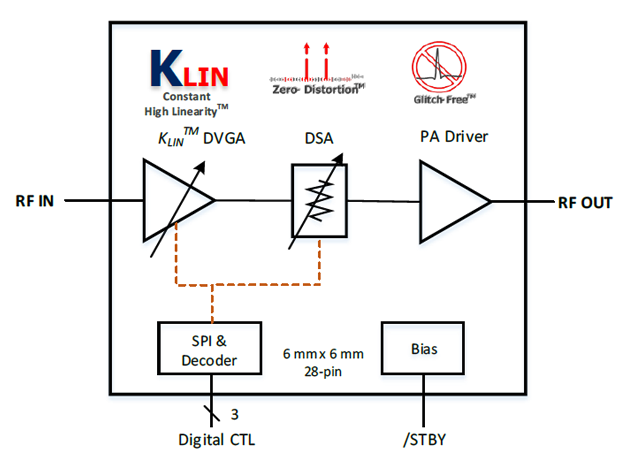

F1456功能框圖

F1456功能框圖

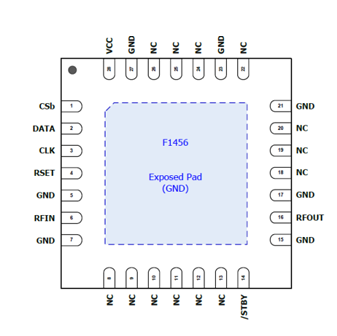

F1456引腳圖

F1456引腳圖

F1456訂購型號

F1456NKGK8

F1456NKGK
