AMC23C12 是德州儀器推出的一款響應時間短的隔離窗口比較器，具有高度抗磁干擾能力，并提供高達 5kVRMS 的增強型電流隔離。代理銷售德州儀器旗下全系列IC電子元器件-中芯巨能將詳細解決AMC23C12 的關鍵技術參數及其應用優勢，附引腳圖及原理圖。

一、AMC23C12基本特性與優勢

隔離電壓：AMC23C12 提供高達 5kVRMS 的增強型電流隔離，符合 VDE 0884-17 和 UL1577 標準，支持高達 1kVRMS 的工作電壓。其高共模瞬態抗擾度（CMTI）為 55V/ns（最小值），確保在強電磁干擾

隔離柵：輸入電路和漏極開路輸出通過一個高抗磁干擾能力的隔離柵隔開，確保信號傳輸的安全性和可靠性。

跳變閾值：AMC23C12 的跳變閾值可通過單個外部電阻器在 20mV 至 300mV 范圍內調節，使得比較窗口范圍為 ±20mV 至 ±300mV。這種靈活性使其適用于多種應用場景。

參考電壓模式：當 REF 引腳上的電壓大于 550mV 時，負比較器被禁用，只有正比較器正常工作，參考電壓范圍可達 2.7V。此模式特別適合于監控電壓電源的應用。

透明模式：LATCH 輸入與 GND2 相連時，輸出遵循輸入狀態，適用于需要實時響應的應用場景。

鎖存模式：輸出在鎖存輸入信號的下降沿清零，適用于需要捕捉特定事件的應用場景。

二、AMC23C12關鍵性能參數

1. 寬電源范圍

高側電源范圍：3V 至 27V，適用于多種供電環境。

低側電源范圍：2.7V 至 5.5V，兼容常見的邏輯電平。

2. 可調閾值

窗口比較器模式：跳變閾值可在 ±20mV 至 ±300mV 范圍內調節，滿足不同精度要求。

正比較器模式：參考電壓范圍為 600mV 至 2.7V，適用于監控電壓電源的應用。

3. 精確的跳閘閾值誤差

在 250mV 時，跳閘閾值誤差僅為 ±1%（最大值），確保了高精度的信號檢測。

4. 快速響應時間

傳播延遲：典型值為 280ns，能夠快速響應輸入信號的變化，適用于對實時性要求較高的應用場景。

三、AMC23C12特殊功能與設計考量

1. 漏極開路輸出

AMC23C12 的漏極開路輸出支持靈活的接口設計，便于與其他設備集成。用戶可以根據具體需求選擇合適的上拉電阻，以適應不同的電壓電平。

2. 高共模瞬態抗擾度（CMTI）

其 CMTI 值高達 55V/ns（最小值），能夠在強電磁干擾環境中保持穩定的信號傳輸，確保系統的可靠性和安全性。

3. 安全相關認證

DIN EN IEC 60747-17（VDE 0884-17）：符合 7000VPK 增強型隔離標準。

UL1577 標準：提供 5000VRMS 隔離，持續 1 分鐘，確保設備在極端條件下的安全性。

4. 溫度范圍

AMC23C12 采用 8 引腳寬體 SOIC 封裝，額定溫度范圍為 –40°C 至 +125°C，適用于廣泛的工業和汽車應用。

四、AMC23C12應用案例

在工業自動化領域，AMC23C12 可用于監控電力系統中的電壓和電流波動，確保系統的安全運行。其快速響應時間和高精度的跳閘閾值使其成為理想的保護裝置。

對于電動車輛，AMC23C12 可用于電池管理系統（BMS），監控電池電壓和電流，防止過充或過放現象的發生。其高隔離電壓和抗干擾能力確保了在復雜電磁環境下的可靠運行。

在醫療設備中，AMC23C12 可用于監控關鍵參數，如電源電壓和電流，確保設備的穩定性和安全性。其高精度和快速響應時間有助于提高設備的可靠性和用戶體驗。

對于通信設備，AMC23C12 可用于監測電源電壓和電流，防止因電源故障導致的通信中斷。其高隔離電壓和抗干擾能力確保了在復雜電磁環境下的穩定運行。

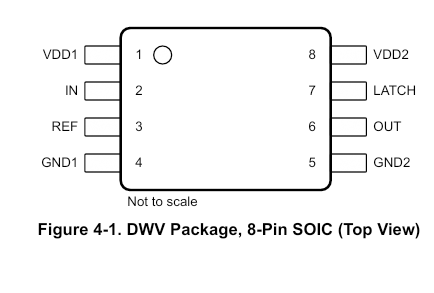

五、AMC23C12引腳圖

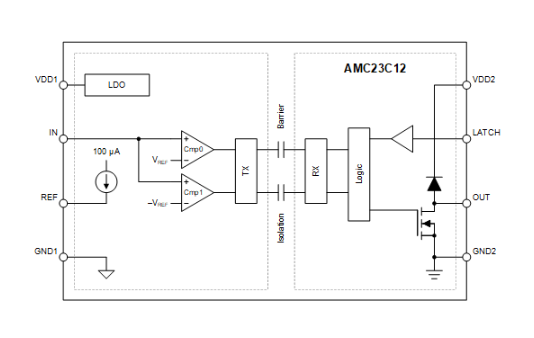

六、AMC23C12原理圖

結論

AMC23C12 是一款高性能的隔離窗口比較器，具有靈活的閾值調整、快速響應時間和強大的抗干擾能力。其廣泛的工作電壓范圍和多種工作模式使其適用于多種應用場景，從工業自動化到電動車輛和醫療設備。通過詳細了解其各項技術參數和特性，工程師們可以更好地利用這一先進的器件，優化系統設計并提高整體性能。
