在現代通信和高頻信號處理領域，鎖相環（PLL）頻率合成器是實現精確頻率控制和信號生成的關鍵組件。ADF4150HV作為一款高性能的鎖相環頻率合成器，憑借其廣泛的頻率覆蓋范圍、高壓電荷泵以及靈活的編程能力，正在成為許多高頻應用的首選。今天，我們來探討ADF4150HV及其配套的直流-直流升壓轉換器ADP1613，了解它們?nèi)绾螀f(xié)同工作以實現高效、穩定的頻率合成。

ADF4150HV是一款集成了小數N分頻和整數N分頻功能的頻率合成器，其高壓電荷泵能夠支持6V至30V的電壓范圍，為高頻應用提供了強大的動力支持。通過集成的RF分頻器，ADF4150HV能夠?qū)崿F(xiàn)高達3.0GHz的RF帶寬，覆蓋從62.5MHz到2GHz的工作頻率范圍，這使得它能夠滿足多種不同的高頻需求。此外，ADF4150HV還具備可編程的1/2/4/8/16分頻輸出、可編程雙模預計數器以及可編程的輸出功率和電荷泵電流，為設計人員提供了極大的靈活性。

為了滿足ADF4150HV的高電壓需求，ADP1613作為一款高效開關穩壓器，能夠輕松實現最高20V的輸出電壓。它集成了功率晶體管，可以通過調節開關頻率在650kHz至1.3MHz范圍內實現更出色的瞬態響應和簡單的噪聲過濾。通常推薦選擇高于1MHz的開關頻率，以便通過PLL環路濾波器降低開關噪聲，從而確保PLL性能不受影響。此外，通過添加外部功率晶體管等組件，ADP1613還可以實現更高的輸出電壓，為ADF4150HV提供穩定的電源支持。

在設計鎖相環頻率合成器電路時，ADF4150HV的每個RF輸出都需要采用小型濾波器，以實現相對較寬的輸出頻率調節范圍和更高的輸出功率。通過將27nH電感和50Ω電阻并聯，可以有效調節高達3GHz的頻率。這種設計不僅提供了較低的輸出阻抗，還通過較小的電感值將頻段擴展到較低的范圍，從而提高了頻率合成器的性能。

盡管市場上也有適用于更大頻率范圍的一體化集成解決方案，但ADF4150HV的分立式設計和物理分隔能夠有效降低不同組件之間的無用耦合風險。這種設計方式在高頻應用中尤為重要，因為它能夠確保信號的純凈度和穩定性。

為了幫助設計人員更好地開發和建模高頻功能模塊，ADF4150HV還配備了PLL頻率合成器模擬工具ADIsimPLL?。通過使用該工具，設計人員可以輕松模擬所有會影響PLL性能的重要非線性效應，例如頻率合成過程中出現的無用雜散。這使得設計人員能夠在設計階段提前優化PLL性能，減少開發時間和成本。

ADF4150HV應用領域

ADF4150HV的高性能和多功能特性使其在多個領域具有廣泛的應用前景：

通信系統：在無線通信和衛星通信中，ADF4150HV能夠提供精確的頻率控制和信號生成。

雷達系統：在雷達系統中，ADF4150HV的高頻帶寬和靈活的分頻功能能夠滿足復雜的信號處理需求。

測試與測量設備：在高頻信號發生器和頻譜分析儀中，ADF4150HV能夠提供穩定的頻率源。

醫療設備：在高頻醫療成像設備中，ADF4150HV能夠確保信號的純凈度和穩定性。

ADF4150HV產品特性

ADF4150HV的主要特性包括：

小數N分頻和整數N分頻頻率合成器：提供靈活的頻率合成選項。

高壓電荷泵：支持6V至30V的電壓范圍。

RF帶寬達3.0GHz：覆蓋62.5MHz至2GHz的工作頻率范圍。

可編程分頻輸出：1/2/4/8/16分頻輸出，滿足多種應用需求。

可編程雙模預計數器：4/5或8/9，提供靈活的頻率預分頻功能。

可編程輸出功率和電荷泵電流：根據具體需求調整輸出功率和電流。

RF輸出靜音功能：在不需要輸出時，可以靜音RF輸出，降低干擾。

三線式串行接口：簡化通信和控制。

模擬和數字鎖定檢測：提供精確的鎖定狀態檢測。

ADF4150HV產品原理圖

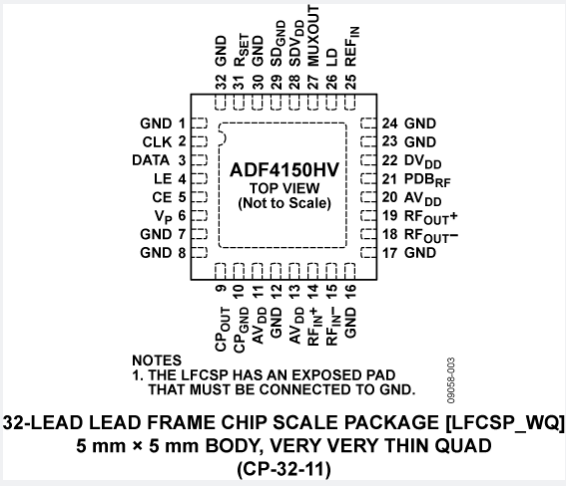

ADF4150HV產品引腳圖

ADF4150HV可選型號

ADF4150HVBCPZ

ADF4150HVBCPZ-RL7

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

ADF4150HV以其高性能、高靈活性和廣泛的頻率覆蓋范圍，成為鎖相環頻率合成器領域的理想選擇。它不僅能夠提供穩定的頻率輸出，還通過多種編程選項和靈活的設計，滿足了多種高頻應用的需求。通過與ADP1613的協同工作，ADF4150HV能夠?qū)崿F(xiàn)高效的電源管理和穩定的高頻性能。無論是在通信、雷達還是測試與測量領域，ADF4150HV都能提供可靠的頻率合成解決方案。如果你正在尋找一款高性能的鎖相環頻率合成器，ADF4150HV絕對值得你的關注。
