SIT1021GQ是一款面向汽車應用的本地互聯網絡（LIN）物理層收發器。該器件專為12V車載系統設計，符合LIN2.0、LIN2.1、LIN2.2、LIN2.2A、ISO17987-4:2016（12V）及SAE J2602標準，適用于1kbps至20kbps的低速通信場景，廣泛應用于車身電子、信息娛樂系統、混合動力總成及工業運輸?shù)阮I(lǐng)域。

SIT1021GQ技術參數詳解

SIT1021GQ工作電壓范圍為5.5V至27V，具備良好的電源適應性，能夠在寬電壓條件下穩定運行。通過TXD引腳接收來自微控制器的發送數據，并將其轉換為符合LIN協議要求的總線信號，內部優化的壓擺率控制和波形整形技術有效降低了電磁輻射（EME），提升了系統的電磁兼容（EMC）性能。LIN引腳直接連接總線，其輸出端內置上拉電阻；當用作主機節點時，需通過外部電阻與二極管組合將LIN端口上拉至VBAT，以滿足物理層驅動需求。

在功耗管理方面，SIT1021GQ支持極低電流的休眠模式，并可通過LIN總線信號、WAKE_N引腳或SLP_N引腳實現本地喚醒與遠程喚醒，確保節點在待機狀態下仍能及時響應通信請求。其INH輸出引腳可用于控制外部穩壓器或電源模塊的使能狀態，實現系統級電源管理，顯著降低整車靜態功耗，延長電池壽命。

該芯片集成了多重保護機制，提升系統魯棒性。具備總線限流保護、過溫保護（熱關斷）和電池欠壓檢測功能，可有效防止異常工況下的損壞。LIN、VBAT和WAKE_N引腳支持±8kV HBM ESD防護，符合IEC61000-4-2標準，同時具備對電源瞬變（符合ISO7637）、總線對電源或地短路等故障的耐受能力，確保在復雜車載環境中的長期可靠性。

SIT1021GQ提供SOP8和DFN3×3-8兩種封裝形式，其中DFN3×3-8支持自動光學檢測（AOI），便于自動化生產與質量控制。作為國產車規芯片的代表產品之一，其設計、晶圓制造、封裝及測試流程均實現全國化，保障供應鏈安全與客戶供貨穩定性。

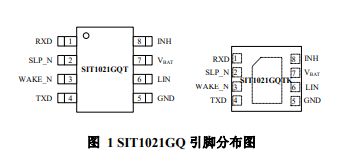

SIT1021GQ引腳圖

SIT1021GQ原理圖
