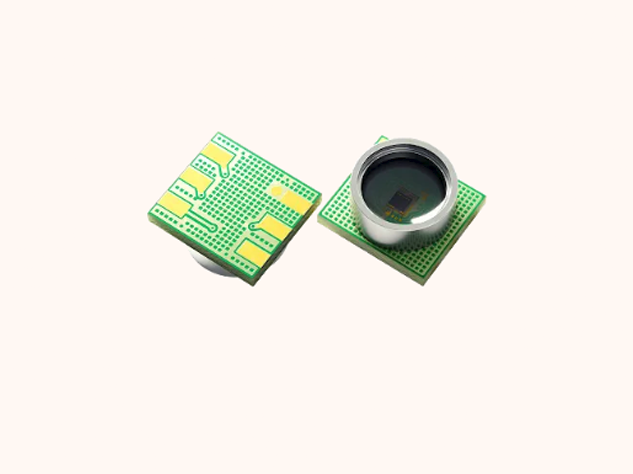

6862i是華普微一款基于電容式傳感原理的高性能數字絕壓傳感器，集成溫度傳感與信號調理電路，適用于對精度、功耗與尺寸有嚴苛要求的應用場景。華普微電子代理商、原廠貨源 - 深圳市中芯巨能電子有限公司為您提供6862I參數詳解、引腳圖、典型應用電路圖及產品規格書。

6862I參數詳解

6862i工作電壓范圍為1.7V~3.6V，支持低功耗嵌入式系統直接供電，典型待機電流低至0.5μA，適合電池長期供電設備。其壓力測量范圍為300–1200 mBar，適用于海平面至高海拔環境的氣壓檢測。關鍵精度指標表現優異：絕對精度±1.0 mBar，相對精度可達±0.1 mBar，溫度測量精度為±0.5℃（@25℃），滿足工業級與消費類設備的測量需求。

器件采用24位高分辨率ADC對原始信號進行數字化轉換，有效降低信號鏈路中的量化誤差。內置非易失性存儲器保存出廠校準系數，支持主機處理器調用進行非線性補償與溫度漂移校正，提升整體測量線性度與長期穩定性。

信號處理與低功耗架構

6862i集成獨立的溫度與氣壓傳感單元，信號經調理后由高精度ADC轉換為24位數字數據。其內置32級FIFO緩沖區，可存儲多組壓力與溫度測量結果，顯著減少主控MCU頻繁輪詢I2C接口的需要，從而降低系統級功耗，特別適用于低功耗無線傳感節點。

通信接口采用高速I2C協議，支持標準、快速與高速模式，便于與主流MCU對接。通過配置MEAS_CFG寄存器，用戶可靈活選擇三種工作模式：

Standby Mode：最低功耗狀態，用于待機；

Command Mode：按需觸發單次測量，適合間歇性采樣；

Background Mode：連續自動測量，支持壓力與溫度獨立配置采樣速率、精度與ODR（輸出數據速率）。

在Background Mode下，PRS_CFG與TMP_CFG寄存器允許獨立設置壓力和溫度的測量參數，實現功耗與性能的精細平衡。例如，在智能穿戴設備中可設置較低ODR以延長續航；在工業監測中則可啟用高精度連續模式確保數據完整性。

溫度補償與測量同步

6862i具備自適應溫度補償機制。每次氣壓測量均可關聯溫度讀數，用于修正因環境溫度變化引起的傳感器漂移。當壓力與溫度同步測量時，補償精度更高，系統級測量穩定性顯著提升。

封裝與環境適應性

采用緊湊型DFN封裝（6.8 × 6.2 × 3.1 mm），便于集成于空間受限設備。工作溫度范圍覆蓋-40℃至+85℃，滿足工業與戶外應用需求。器件具備一定防水能力，適用于智能燃氣表、戶外氣象站等可能接觸濕氣的場景。

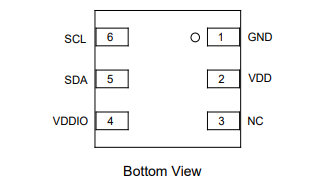

6862I引腳圖

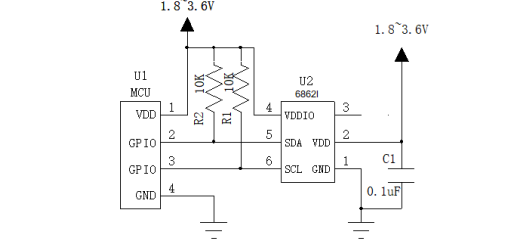

6862I典型應用電路圖

6862I典型應用場景

智能燃氣表：實時監測管道壓力異常，結合IoT模塊實現泄漏預警與電磁閥自動切斷，提升用氣安全；

小型氣象站：提供高精度大氣壓與溫度數據，支持本地天氣趨勢預測與云端數據上傳；

運動手表/高度計：實現海拔變化追蹤，用于登山、飛行等場景的高度測量；

工業過程監控：用于氣液輸送系統壓力監測，支持預測性維護。
