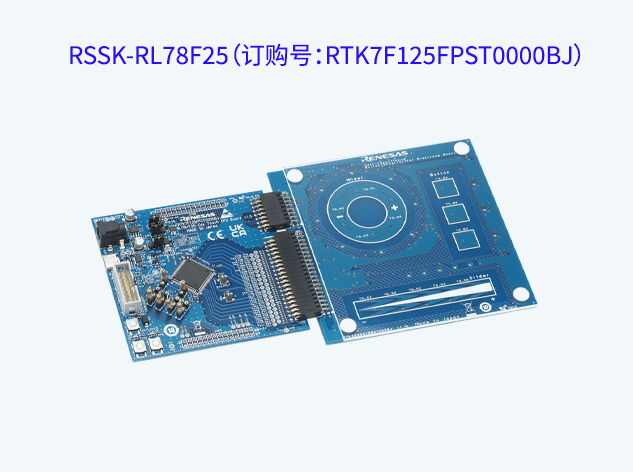

RSSK-RL78F25（訂購號：RTK7F125FPST0000BJ）是瑞薩電子推出的專用電容式觸摸評估套件，面向采用 RL78/F25 系列 MCU（R7F125FPL3AFB-C） 的人機交互（HMI）設計。該系統集成硬件評估板、圖形化開發工具與完整軟件支持，旨在幫助嵌入式工程師快速驗證和實現高可靠性電容式觸摸功能，顯著縮短從概念到原型的開發周期。

硬件平臺配置

主控MCU

型號：R7F125FPL3AFB-C（RL78/F25系列）

封裝：LQFP-64

板載焊接，確保信號完整性

內置 CTSU2SLa（Capacitive Touch Sensing Unit 2 with Self-Capacitance and Low-leakage Architecture） 模塊，支持自電容檢測，具備高噪聲抑制能力

觸摸傳感器接口

提供 31個可用通道 的Cn端子，全部通過標準2.54 mm間距排針引出；

支持連接外部定制電極（按鈕、滑塊、滾輪等），便于測試不同布局與介質厚度下的性能；

每個通道均配有保護電阻與濾波網絡，提升抗干擾能力。

電源系統

雙電源輸入選項：

DC插孔輸入：7–12 V（推薦9 V適配器），經板載LDO穩壓至3.3 V；

USB供電：5 V（來自PC或充電器），同樣轉換為3.3 V主電源；

支持低功耗模式評估，適用于電池供電設備開發；

板載電源指示燈與穩壓狀態監測點，便于調試。

軟件與開發工具鏈

QE for Capacitive Touch（Quick Evaluation）

瑞薩提供免費圖形化配置工具 QE for Capacitive Touch，專為CTSU外設優化：

GUI操作界面：無需編寫底層代碼即可配置掃描參數（如積分時間、參考值、靈敏度等級）；

實時調試：連接PC后可實時查看各通道原始計數（Raw Count）、信噪比（SNR）及觸摸狀態；

自動代碼生成：完成參數調優后，工具可自動生成C語言源代碼（兼容e2 studio與CS+），直接導入項目使用；

多模式支持：可配置為按鈕、線性滑塊、環形滾輪等多種觸摸形態。

開發環境兼容性

支持 e2 studio（基于Eclipse）與 CS+ 集成開發環境；

兼容 FSP（Flexible Software Package） 中的CTSU驅動庫，簡化外設初始化與中斷處理；

提供完整示例工程，涵蓋單鍵檢測、多鍵互斥、滑塊位置解算等典型應用。

功能特性與評估能力

支持的觸摸類型

觸摸按鈕（Touch Button）：支持獨立按鍵與矩陣布局；

線性滑塊（Slider）：最多支持10段電極，實現連續位置檢測；

環形滾輪（Wheel）：用于旋鈕替代，支持順/逆時針識別；

所有功能均可通過QE工具靈活配置，無需修改硬件。

靈敏度與噪聲管理

CTSU2SLa模塊具備動態基準跟蹤與數字濾波功能，適應溫濕度變化；

可通過軟件調節 掃描周期、驅動電壓、濾波系數 等參數優化抗擾性；

推薦在金屬外殼、玻璃面板或潮濕環境下進行實際場景測試。

設計參考價值

RSSK-RL78F25不僅是一個評估工具，更可作為 量產設計的硬件參考：

PCB布局提供了電極走線、接地屏蔽、電源去耦等最佳實踐；

電極與MCU之間的走線建議保持等長、遠離高頻信號路徑；

接地層完整性對觸摸穩定性至關重要，評估板展示了完整的地平面設計。

應用場景

該評估系統適用于：

家電控制面板（微波爐、洗衣機、空調）

工業HMI（操作終端、儀器儀表）

消費類電子產品（燈具、智能家居開關）

替代機械按鍵以提升產品美觀性與防水性能

使用建議

首次上電：建議使用9 V DC電源，避免USB供電不足導致復位異常；

電極連接：使用屏蔽線連接遠距離電極，減少串?dāng)_；

環境校準：在目標應用場景下進行靈敏度調優，保存配置參數；

固件更新：可通過瑞薩Flash Programmer工具更新引導程序或應用代碼。
