ISL9122A是瑞薩電子一款高度集成的同相降壓-升壓開關穩壓器，適用于需要在輸入電壓高于或低于輸出電壓的情況下保持穩定輸出的應用。其卓越的低靜態電流、高效率和緊湊的設計使其成為便攜式設備的理想選擇。瑞薩電子代理商-深圳市中芯巨能電子有限公司為您提供ISL9122A：技術參數詳解、引腳圖、原理圖及現貨供應。

ISL9122A技術參數詳解

ISL9122A的主要特性包括：

極低靜態電流：調節模式下為1300nA，強制旁路模式下為120nA，關斷模式下僅為8nA。

高效率：在10μA負載（VIN = 3.6V，VOUT = 3.3V）下提供84%的效率，峰值效率超過97%。

寬輸入電壓范圍：支持1.8V至5.5V的輸入電壓，適合多種電源配置。

自動旁路功能：當輸入電壓接近輸出電壓時，自動進入旁路模式，減少功耗。

無縫PWM/PFM轉換：確保在降壓和升壓模式之間平滑切換，無明顯輸出干擾。

I2C控制接口：支持通過I2C總線進行電壓調節和狀態監控。

ISL9122A提供兩種封裝選項：

1.8mm x 1.0mm WLCSP：適用于空間極度受限的應用，如可穿戴設備。

3.0mm x 2.0mm 8 Ld DFN：提供更好的散熱性能，適用于較高功率需求的應用。

工作原理與架構

ISL9122A采用自適應頻率遲滯控制架構，該架構允許器件根據負載條件動態調整開關頻率，從而優化效率。在輕載條件下，器件會自動降低頻率以減少靜態電流消耗；而在重載條件下，則提高頻率以維持高效率。

ISL9122A能夠在輸入電壓高于、低于或等于輸出電壓的情況下正常工作。當輸入電壓接近輸出電壓時，自動旁路功能將激活，直接連接輸入和輸出，避免不必要的能量轉換損耗。此外，用戶可以通過I2C接口手動啟用強制旁路省電模式，進一步降低功耗。

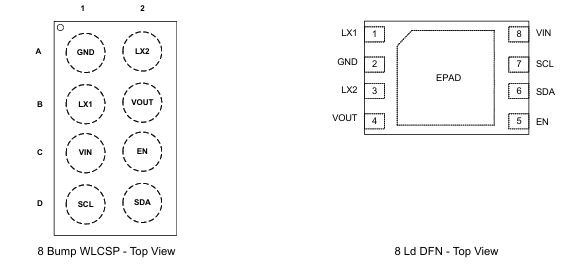

ISL9122A引腳圖

ISL9122A原理圖

ISL9122A典型應用與設計考慮

ISL9122A廣泛應用于對尺寸和功耗要求苛刻的便攜式設備中，如智能手表、無線耳機、物聯網設備及便攜式醫療設備等。以下是典型應用場景及其設計要點：

智能手表和腕帶設備：這些設備通常由小型鋰電池供電，電壓范圍從3.0V到4.2V不等。ISL9122A能夠在此范圍內高效地提供穩定的3.3V輸出，同時保持極低的靜態電流，延長電池壽命。

無線耳機：無線耳機對尺寸和重量有嚴格限制，ISL9122A的小型封裝（1.8mm x 1.0mm WLCSP）和最少外部元件需求（一個EIA 0603尺寸的電感器和兩個外部電容器），使得電源解決方案更加緊湊。

物聯網設備：對于需要長時間待機且偶爾進行數據傳輸?shù)奈锫?lián)網節點，ISL9122A的超低靜態電流特性至關重要。它可以在微安級負載下維持高效運行，確保設備在休眠模式下的長續航時間。

便攜式醫療設備：如助聽器等設備對可靠性和效率有極高要求。ISL9122A的高效率和自動旁路功能確保了在各種操作條件下的穩定性能。

ISL9122A設計與調試

ISL9122A的典型應用電路非常簡潔，僅需少量外部元件即可實現完整的電源解決方案。以下是一些關鍵設計建議：

電感選擇：推薦使用EIA 0603尺寸的電感器，確保其飽和電流大于最大輸出電流，以避免磁飽和現象。

電容選擇：輸入和輸出端各需一個陶瓷電容器，建議選用X7R材質的MLCC，容量根據具體應用確定。

I2C接口配置：如果需要?jiǎng)討B(tài)調整輸出電壓，可通過I2C接口進行編程。注意正確設置通信速率和地址，以避免沖突。

ISL9122A訂購料號

ISL9122AIINZ-T

ISL9122AIRNZ-T

ISL9122AIRNZ-T7A

深圳市中芯巨能電子有限公司現貨供應、一片起訂，滿足您從研發到批量生產的所有大小批量采購需求。為終端制造企業提供選型指導+樣片測試+技術支持等服務，如需產品規格書、樣片測試、采購、技術支持等需求，請加客服微信：13310830171。24小時采購熱線：133-1083-0171。
