瑞薩電子推出的SLG47011-E （訂購料號：SLG47011-EV ）是一款面向中低復雜度數據采集與混合信號處理應用的可編程器件，專為需要高集成度、低功耗和小尺寸的嵌入式系統設計。該器件將14位SAR ADC、可編程增益放大器（PGA）、數學處理核心、DAC及豐富的可配置邏輯單元集成于2.0mm × 2.0mm的微型STQFN封裝中，適用于電池供電設備、工業傳感器接口和智能監控系統。瑞薩電子代理商-深圳市中芯巨能電子有限公司為您提供SLG47011-E：參數詳解、引腳圖、原理圖及現貨。

SLG47011-E參數詳解

高性能數據采集前端

SLG47011-E內置一個高精度SAR型ADC，支持8/10/12/14位可選分辨率，在8位模式下采樣率高達2.35Msps，滿足快速響應需求。ADC支持最多4個模擬輸入通道，可配置為單端或差分輸入，并集成可編程增益放大器（PGA），增益范圍為1x至64x，顯著提升小信號采集的信噪比。

ADC輸出支持并行、I2C或SPI接口，便于與MCU、FPGA或直接顯示/控制模塊對接。對于高精度應用，片內集成12位DAC（333ksps）和精密電壓基準（VREF），可用于信號重構、校準或驅動模擬負載。

信號處理與數學運算核心

器件配備專用數學核心單元，包含乘法器、加法器、減法器和移位器，支持實時信號處理。四個獨立的數據緩沖區（每緩沖區最多8個16位字）可用于實現：

過采樣：提升有效分辨率（ENOB）；

移動平均濾波：抑制噪聲；

計數器捕獲：用于脈沖寬度或頻率測量。

此外，4096×12位內存表宏單元支持ADC數據線性化（如熱敏電阻、壓力傳感器的非線性補償）或?qū)崿F(xiàn)自定義函數映射（y = F(x)），無需主控MCU參與即可完成復雜轉換。

可編程邏輯與控制功能

SLG47011-E集成18個組合功能宏單元和14個多功能宏單元，支持靈活的時序與邏輯設計：

包含多種LUT（2/3/4位）、D觸發器、移位寄存器；

支持12位可編程延遲/計數器和有限狀態機（FSM）；

內置16位多通道數字比較器（MDCMP），支持4通道獨立比較，具備靜態/動態閾值和遲滯設置，適用于窗口檢測或過限報警。

12位PWM宏單元支持動態占空比調節（4096級），可用于LED調光、電機控制或電源調節。寬度轉換器支持12位并行輸出，可配置為12×1位、6×2位或3×4位格式，適配多種顯示或驅動需求。

系統集成與接口

雙通信接口：I2C和SPI，支持主/從模式，便于配置和數據讀取；

高速模擬比較器：帶可配置遲滯和參考源，響應時間快，適用于快速事件檢測；

片內振蕩器：提供2kHz/10kHz低功耗時鐘和20MHz/40MHz高速時鐘，減少外部晶振需求；

模擬溫度傳感器：用于環境監測或系統自校準；

上電復位（POR）帶CRC校驗：確保配置完整性；

回讀保護（Read Lock）：防止OTP配置數據被非法讀取。

電氣與封裝特性

工作電壓：1.71V 至 3.6V，兼容單節鋰電池或3.3V系統；

工作溫度：-40°C 至 +105°C，滿足工業級要求；

封裝：16引腳STQFN（2.0×2.0mm），超小尺寸適合空間受限設計；

符合RoHS與無鹵素標準。

SLG47011-E典型應用場景

電池管理系統中的電壓/電流監控；

工業4-20mA環路發送器或傳感器信號調理；

智能電源監控模塊；

消費類電子中的觸摸/ proximity信號處理；

PC及外設中的電源時序與狀態監控。

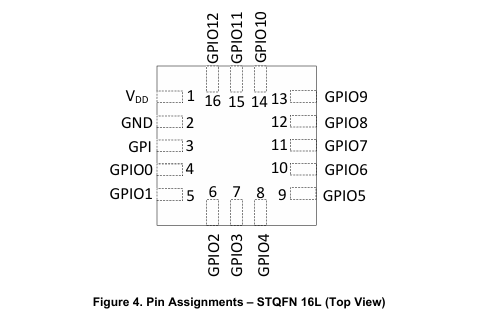

SLG47011-E引腳圖

SLG47011-E原理圖
