英飛凌ICL8830是一款專為高頻反激式電源設計的電流模式控制器，適用于驅動GaN及Si MOSFET功率開關，特別針對高效率、高功率密度的LED恒壓驅動與通用電源應用優化。代理銷售英飛凌旗下全系列IC電子元器件-中芯巨能為您提供ICL8830中文技術參數詳解，引腳圖、原圖圖及現貨。

ICL8830中文技術參數詳解

該控制器基于次級側調節-恒壓（SSR-CV）反激拓?fù)洌ㄟ^直接采樣輸出電壓實現精確穩壓，無需光耦反饋回路，簡化了變壓器設計并降低了BOM成本。其核心優勢在于支持準諧振模式（QRM）運行，通過檢測反激變換器漏極節點的高頻振蕩（即“谷底檢測”），在MOSFET或GaN HEMT漏源電壓最低點時觸發柵極驅動信號，實現零電壓開關（ZVS），顯著降低開關損耗，提升系統效率。

ICL8830專為高頻操作優化，尤其適配CoolGaN?等寬禁帶半導體器件的快速開關特性，支持高達500kHz的開關頻率。其谷底檢測電路具備低延遲響應能力，確保在寬輸入電壓和負載范圍內實現可靠、穩定的QRM運行，避免多重導通（multiple firing）問題。

在輕載及空載條件下，ICL8830自動進入突發模式（Burst Mode）運行，通過降低開關頻率和脈沖密度來最小化待機功耗。結合高壓?jiǎn)?dòng)電路設計，系統空載功耗可控制在30mW以下，滿足全球主流能效標準（如DoE Level VI、EU CoC Tier 2）。

控制器集成可調節的高頻準時映射（Frequency Jittering）功能，通過輕微調制開關頻率，有效降低EMI峰值，簡化EMI濾波器設計，有助于通過傳導和輻射干擾認證。

ICL8830具備優異的輸入與負載適應能力，支持通用交流輸入電壓范圍（85–305 VAC），并在寬輸出負載條件下維持高功率因數（PF > 0.95）和低總諧波失真（THD < 10%），滿足IEC 61000-3-2等諧波標準要求。即使在低壓輸入條件下，系統仍能安全、穩定運行。

保護功能方面，芯片集成多重安全機制，包括：

輸出過壓保護（OVP）

輸出過流保護（OCP），可通過外部電阻設定

過溫保護（OTP）

開路保護（Open-Loop Protection）

VCC欠壓鎖定（UVLO）

上述保護均具備自動恢復或鎖存模式可選，提升系統可靠性。

ICL8830采用緊湊型SSO-8封裝，引腳兼容ICL88xx系列其他型號，便于設計復用與產品升級。其高集成度減少了外部元器件數量，尤其適用于空間受限的高密度電源設計。

典型應用涵蓋50–150W范圍的LED恒壓驅動電源、商業照明、充電樁輔助電源及工業通用電源。搭配CoolGaN? HEMT與同步整流控制器（如ILD8150），可構建高效率（>91%）、小體積、低EMI的完整電源系統。

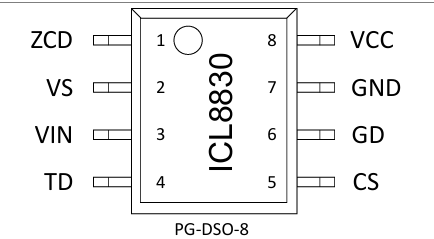

ICL8830引腳圖

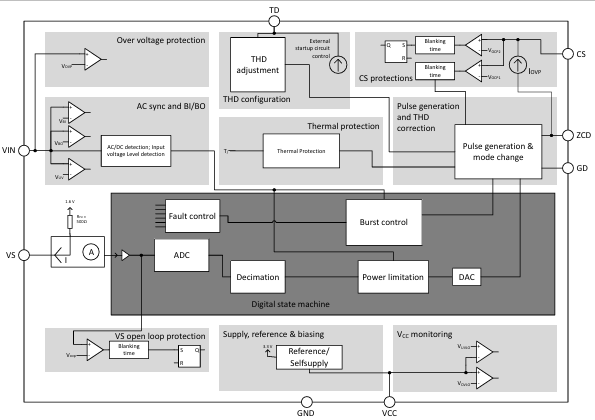

ICL8830原理圖
