在現代工業控制、安防監控以及多媒體系統中，多路視頻信號處理已成為關鍵技術之一。隨著高清攝像、實時圖像拼接和多通道顯示等應用的發展，對高速、高精度模擬信號調理器件的需求日益增長。AiP805X系列（包括AiP8051/2/3/4/9）作為一款專為視頻及高速信號設計的軌到軌輸入輸出電壓反饋型運算放大器，憑借其優異的電氣性能，在多路視頻信號處理系統中展現出顯著優勢。

AiP805X系列的核心特性包括高達250MHz的單位增益帶寬、180V/μs的壓擺率（Slew Rate）、支持軌到軌輸入與輸出操作，確保了其在處理高清復合視頻信號（如CVBS、YPbPr、HDMI模擬前端）時具備出色的頻率響應與瞬態恢復能力。此外，該系列產品提供多種封裝形式，包括AiP8051、AiP8052、AiP805、AiP8054）和九通道AiP8059，具體參數如圖1，便于工程師根據系統需求靈活配置。

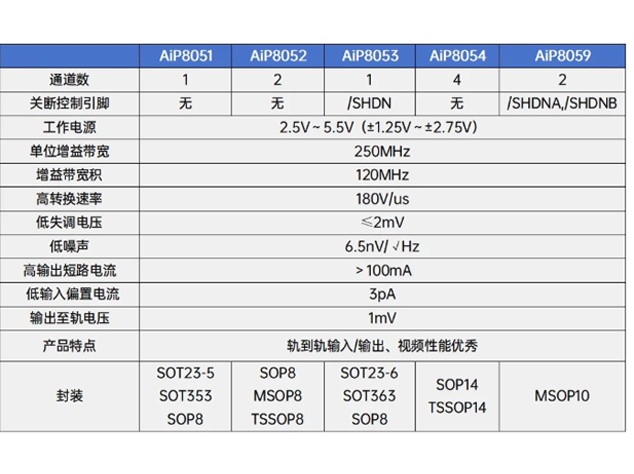

圖1:AiP805X系列

在多路視頻采集或切換系統中，通常需要對來自多個攝像頭或視頻源的信號進行緩沖、放大和濾波處理。由于視頻信號頻帶較寬（例如NTSC制式下有效帶寬約6MHz，高清視頻可達幾十MHz），要求運放具有足夠的帶寬以避免高頻分量衰減造成圖像模糊或失真。AiP805X系列250MHz的帶寬可輕松覆蓋多路視頻信號的總合頻譜，確保各通道信號完整性。

此外，在視頻信號鏈路中，驅動ADC（模數轉換器）是關鍵環節。AiP805X具備低輸出阻抗和高驅動能力，能夠有效驅動后級ADC輸入端口，同時其軌到軌輸出特性可充分利用ADC的滿量程輸入范圍，提升信噪比（SNR）和動態范圍。

在實際工程部署中，AiP805X系列還可用于構建視頻信號的有源濾波器、同步分離電路或直流恢復電路，尤其適用于嵌入式視頻采集模塊、DVR/NVR設備、多屏顯示控制器等應用場景。其優良的溫度穩定性與抗干擾能力，使其在復雜電磁環境與寬溫條件下仍能保持穩定工作狀態。

綜上所述，AiP805X系列高速軌到軌運算放大器憑借其寬帶寬、高轉換速率、多通道配置靈活性以及優異的視頻信號處理能力，成為多路視頻系統中理想的模擬信號調理解決方案，有助于提升系統整體圖像質量與實時響應性能。
