6ED2231S12T是英飛凌一款高性能EiceDRIVER? 1200V三相柵極驅動器，具備典型的0.35A源電流和0.65A灌電流。該器件采用DSO-24引腳封裝，適用于IGBT（絕緣柵雙極晶體管）和SiC（碳化硅）模塊及分立器件的驅動。通過利用先進的1200V絕緣體上硅（SOI）技術，6ED2231S12T提供了獨特的、可量化的性能優勢。代理銷售英飛凌旗下全系列IC電子元器件-中芯巨能為您介紹6ED2231S12T：產品優勢、應用領域及原理圖。

6ED2231S12T產品優勢

緊湊設計與高效能

6ED2231S12T采用了1200V薄膜絕緣體上硅（SOI）技術，集成了超快速自舉二極管，能夠承受高達-100V的負瞬態電壓（脈沖寬度為700ns）。這種設計不僅提高了系統的穩健性，還顯著降低了功耗。相比其他非SOI電平移位產品，6ED2231S12T的功耗降低50%，實現了更低的工作溫度和更高的可靠性。

產品特性與優勢

6ED2231S12T的主要特性包括：

1200V SOI技術：提供卓越的電氣隔離和負瞬態電壓耐受能力。

集成超快速自舉二極管：簡化了電路設計，減少了外部元件的需求。

高負瞬態電壓耐受能力：可以承受高達-100V的負瞬態電壓，增強了系統的穩定性。

輸出源/灌注電流能力：+0.35A/-0.65A的電流能力確保了高效的驅動性能。

全面保護功能：包括過電流保護（ITRIP±5%參考值）、橋臂直通保護、獨立欠壓鎖定（UVLO），以及故障報告、自動故障清除和使能功能。

DSO-24封裝：在緊湊的封裝中實現了電氣間隙要求，同時減少了PCB空間需求。

這些特性共同提升了6ED2231S12T的整體性能，使其成為工程師們?cè)谠O(shè)計過程中值得信賴的選擇。

應用價值與設計便利性

6ED2231S12T的優勢在于其高度集成的設計，減少了所需的外部元件數量，從而降低了物料清單（BOM）成本和PCB空間需求。其優化的柵極驅動解決方案設計靈活，適用于IGBT和SiC的PIM（功率集成模塊）以及分立開關器件。此外，該器件具備快速而精確的集成過流保護功能，相比分立運算放大器解決方案，尺寸更小且成本更低。

負瞬態電壓的高耐受能力增加了系統的可靠性和穩健性，尤其在工業電機驅動和控制應用中表現尤為突出。低電壓鎖定功能在電源電壓較低時提供額外的保護層，確保系統穩定運行。

6ED2231S12T應用領域

6ED2231S12T廣泛應用于多個領域：

吊扇 - 電機控制和驅動解決方案：其高效的驅動能力和強大的保護功能，使其成為吊扇電機控制的理想選擇。

采暖通風和空調（HVAC）：在HVAC系統中，6ED2231S12T通過其高可靠性和靈活性，提供了強大的電力支持。

工業電機驅動和控制：在工業電機驅動應用中，該器件通過其卓越的性能和保護功能，確保了設備的長期穩定運行。

住宅熱泵：在住宅熱泵中，6ED2231S12T的高效能和可靠性顯著提升了系統的整體性能。

商業空調（CAC）：在商業空調系統中，該器件通過其先進的保護機制和高效驅動能力，確保了系統的高效運行。

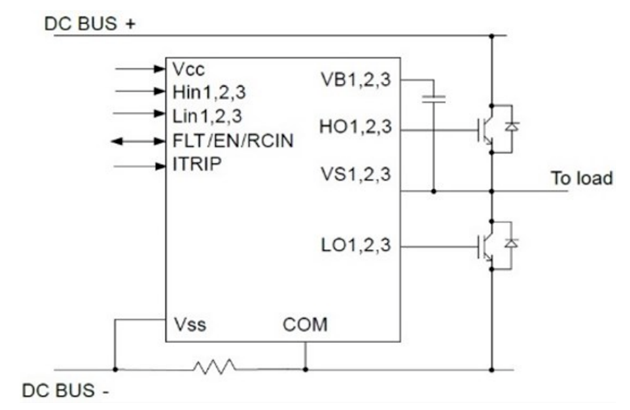

6ED2231S12T產品框圖
