CD4066是德州儀器一種常用的模擬開關芯片，它可以實現對模擬信號的開關和復用，被廣泛應用于音頻處理、信號選擇、儀器測量等領域。中芯巨能將為大家提供CD4066中文資料（內容CD4066模擬開關芯片的原理、CD4066模擬開關芯片的應用等）并附上CD4066引腳圖/功能框圖/電路圖。

一、CD4066模擬開關芯片的原理

CD4066是一種四路雙通道模擬開關芯片，它由四個獨立的雙通道開關組成。每個雙通道開關有兩個輸入端和一個輸出端，可以實現對兩個模擬信號的開關和復用。當控制端為高電平時，開關通路打開，兩個輸入端之間的信號可以通過；當控制端為低電平時，開關通路關閉，兩個輸入端之間的信號被隔離。

二、CD4066模擬開關芯片的應用

1. 音頻處理：CD4066可以實現對音頻信號的選擇和切換，例如在混音器中實現對不同音頻源的選擇和切換。同時，CD4066還可以實現對音頻信號的分頻和復用，例如在音響系統中實現對低音和高音信號的分離和放大。

2. 信號選擇：CD4066可以實現對模擬信號的選擇和切換，例如在測試儀器中實現對不同測試信號的選擇和切換。同時，CD4066還可以實現對模擬信號的多路復用，例如在數據采集系統中實現對不同傳感器信號的復用。

3. 儀器測量：CD4066可以實現對儀器測量中的信號選擇和切換，例如在萬用表中實現對不同測試信號的選擇和切換。同時，CD4066還可以實現對儀器測量中的多路復用，例如在數據采集系統中實現對不同傳感器信號的復用。

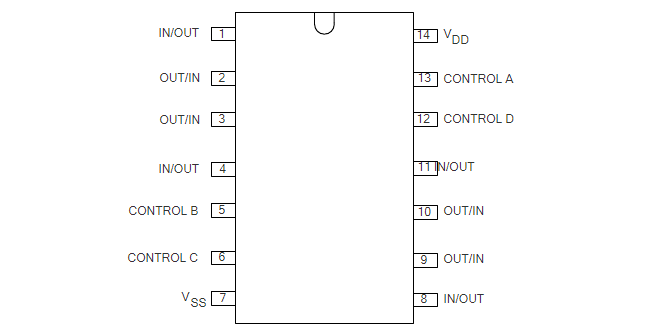

三、CD4066引腳圖

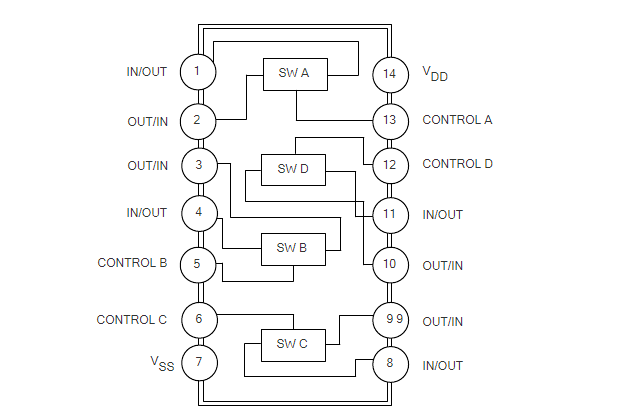

四、CD4066功能框圖

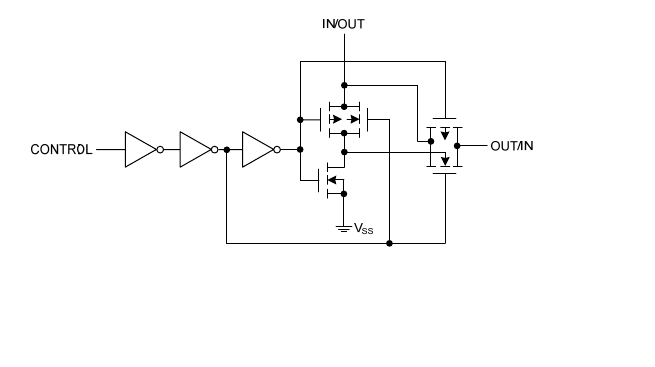

五、CD4066電路圖

總結：CD4066模擬開關芯片是一種常用的模擬開關芯片，它可以實現對模擬信號的開關和復用，在音頻處理、信號選擇、儀器測量等領域有著廣泛的應用。終端客戶采購CD4066，就找中芯句能，我們將為您提供CD4066完整數據手冊、樣品測試，技術支持等服務。
