18b20溫度傳感器參數及引腳圖

來源：中微愛芯| 發布日期：2023-08-23 09:52:45 瀏覽量：

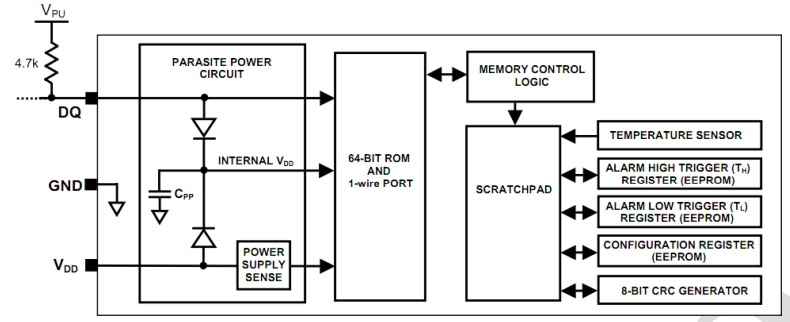

18b20是中微愛芯的一款單總線數字溫度傳感器，可編程、一導線數字溫度傳感器，本文將介紹18b20溫度傳感器參數，產品特點，并為工程師提供18b20引腳圖及引腳說明、功能框圖。

一、18b20溫度傳感器參數：

18B20數字溫度傳感器提供9-Bit到12-Bit 的攝氏溫度測量精度和一個用戶可編程的非易失性且具有過溫和低溫觸發報警功能。 18B20采用的1-wire通信即僅采用一個數據線(以及地) 與微控制器進行通信。該傳感器的溫度檢測范圍為-40C至+85C，并且在溫度范圍超過-10C至85C之外時還具有+0.5“C的精度。此外，18B20可以直接由數據線供電而不需要外部電源供電。每片18B20都有一個獨一無二的64位序列號，所以一個1-wire總線上可連接多個 18B20設備。因此，在一個分布式的大環境里用一個微控制器控制多個 18B20是非常簡單的。這些特征使得其在HVAC環境控制，在建筑、設各及機械的溫度監挖系統，以及溫度過程控制系然中有著很大的優墊應用于溫度控制系統，工業系統，民用產品，溫度傳感器，或者任何溫度檢測系統中。

二、18b20溫度傳感器特點：

獨特的1-wire總線接口僅需要一個管腳來通信。

每個設備的內部ROM上都燒錄了一個獨一無二的64位序列號。

多路采集能力使得分布式溫度采集應用更加簡單。

無需外圍元件。能夠采用數據線供電: 供電范圍為3.0V至5.5V。溫度可測量范圍為: -40C至+85C (-40下至+185下 )溫度范圍超過-10°C至85C之外時具有+0.5C的精度。內部溫度采集精度可以由用戶自定義為9-Bits至12-Bits溫度轉換時間在轉換精度為12-Bits時達到最大值750ms。用戶自定義非易失性的溫度報警設置。

三、18b20引腳圖和引腳說明：

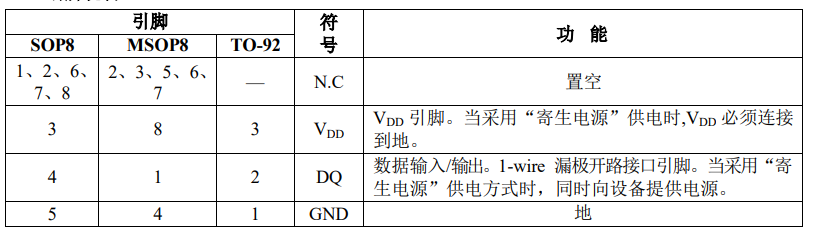

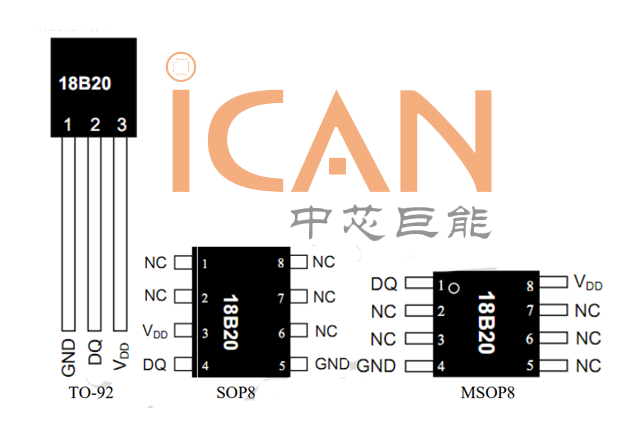

1、18b20引腳圖
