柵驅動器是一種電路，通過放大微控制器（MCU）信號來控制晶體管的導通或關閉。相較于分立式器件，柵驅動器具有高集成度，無需外部器件即可實現保護功能，能夠顯著提高電路性能。目前，中微愛芯推出了電橋電路柵驅動器和MOSFET柵驅動器兩種類型，其中MOSFET柵驅動器以其高效的工作原理備受關注。

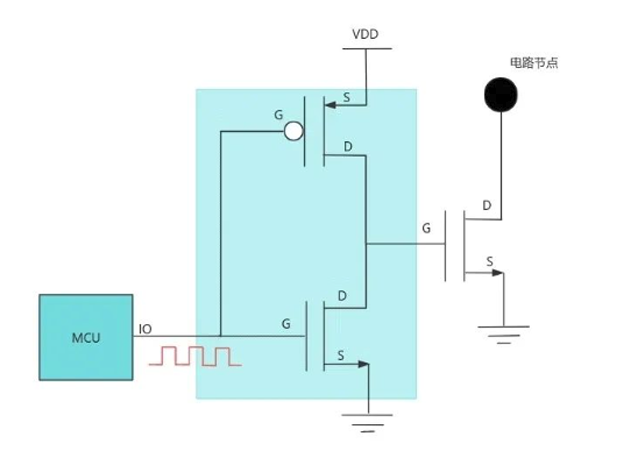

中微愛芯MOSFET柵驅動器的工作原理

MOSFET柵驅動器是一種低邊驅動器，采用CMOS工藝設計制造。與雙極驅動器相比，它具有更低的功耗和更高的運行效率。以中微愛芯的AiP4422為例，該芯片支持2.4V輸入高電平電壓和0.8V輸入低電平電壓，輸出阻抗小，傳輸延遲低，為電路提供了穩定可靠的驅動信號。

中微愛芯柵驅動產品

1.電橋電路柵驅動器

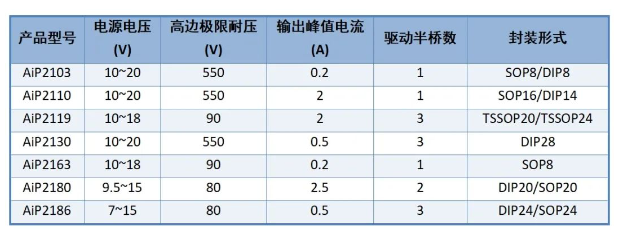

電橋電路柵驅動器是一種具有獨立高/低端輸出通道的電路，可驅動高壓、高速率場效應管和IGBT晶體管。中微愛芯的AiP2119是一款典型的電橋電路柵極驅動電路，內含多種電路保護設計，如死區設計、直通保護和欠壓保護等。此產品具有低功耗待機模式，適用于中小功率無刷電機等應用。以下是中微愛芯電橋電路柵驅動器型號如下：

2.MOSFET柵驅動器

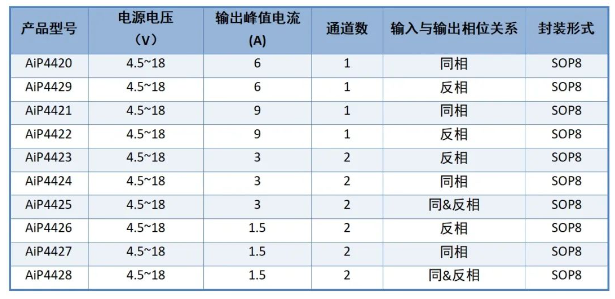

MOSFET柵驅動器，作為低邊驅動器，通過CMOS工藝設計，兼具低功耗和高效率。中微愛芯的AiP4422為代表，為電路提供了可靠的輸入和輸出性能，使其廣泛應用于電源電子轉換器、工業驅動系統和電機控制等領域。以下是中微愛芯MOSFET柵驅動器型號如下：

中微愛芯柵驅動應用領域

中微愛芯的柵驅動器產品可提供足夠的電壓電流，確保功率半導體器件的可靠驅動，適用于多個領域：

1.電力電子轉換器：用于控制和調整電力的電子轉換系統中，確保高效的能量轉換。

2.工業驅動系統：在工業自動化領域，驅動各種工業設備和機械系統。

3.電機控制：用于控制電機的啟停、速度和方向，提高電機的運行效率。

中微愛芯柵驅動成熟應用方案

中微愛芯提供了多種成熟的應用方案，例如基于AiP2119的柵驅動芯片，廣泛應用于多功能割灌機等場景。該方案支持36V工作電壓，最大工作電流20A，采用無感方波控制，轉速可調，同時支持MOS管溫度保護和短路保護，為電機控制提供了可靠的解決方案。如需數據手冊、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
