問：單穩態多諧振蕩器（單次）如何工作？
電子元器件現貨供應商-中芯巨能解答：

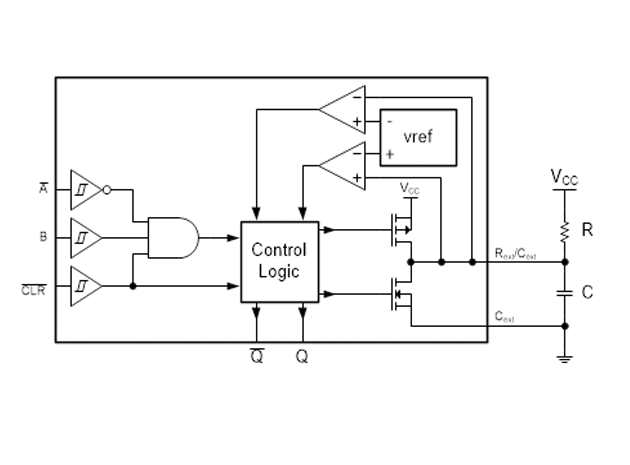

上面的功能框圖大致顯示了單穩態多諧振蕩器（MMV 或單穩態）的工作原理。并非所有的都顯示了每個部分，但這是最常見的內部框圖。基本上，外部電阻器 (R) 和電容器 (C) 決定了器件的輸出脈沖長度 (tw)。該值可以直接通過以下公式計算得出：
tw = k*R*C
k 是根據數據表確定的常數，與所用電容器的尺寸和器件的工作電源電壓直接相關。觸發輸出脈沖的方式有以下三種：
(1) 當 CLR\ 和 B 均保持高電平時，A\ 輸入出現下降沿
(2) B 輸入的上升沿，同時 A\ 保持低電平且 CLR\ 保持高電平
(3) CLR\ 輸入的上升沿，同時 A\ 保持低電平且 B 保持高電平
當這 3 個事件中的任何一個發生時，從 Rext/Cext 連接到 Cext 的 nFET 就會被激活，并且電容器會很快放電。同時，輸出 (Q) 切換為高電平 (Q\ = 低電平)。比較器監視電容器的放電，當達到適當?shù)乃綍r，nFET 將關閉，電容器可以自然地從 Vcc 和 R 充電。比較器監視電容器上的電壓何時達到 63.2% Vcc（需要一個時間常數，~R*C），然后輸出關閉。在某些器件中，還有一個 pFET 還連接到 Rext/Cext（如上面的功能框圖所示），以迫使電容器電壓快速回到 Vcc，以便在下一個周期復位。
MMV 有兩種類型
(1) 可重新觸發 - 這些可以在輸出處于活動狀態時觸發，并且會延長脈沖長度。輸出將從最后一次觸發后關閉一個脈沖寬度時間。
(2) 不可重新觸發 - 當輸出處于活動狀態時不能再次觸發。無論是否有任何其他觸發，脈沖都會在初始觸發后終止一個脈沖寬度時間。
