在電子設備和電路設計中，開關電源是一種常見的電源轉換器，它能夠?qū)⑤斎腚妷恨D(zhuǎn)換為穩定的輸出電壓，被廣泛應用于各種電子設備中。其中，反激式開關電源buck-boost電路是一種常見的拓?fù)浣Y(jié)構，具有較為靈活的輸入輸出電壓匹配能力，下面我們將對其原理進行詳細解析。

1. 反激式開關電源buck-boost電路概述

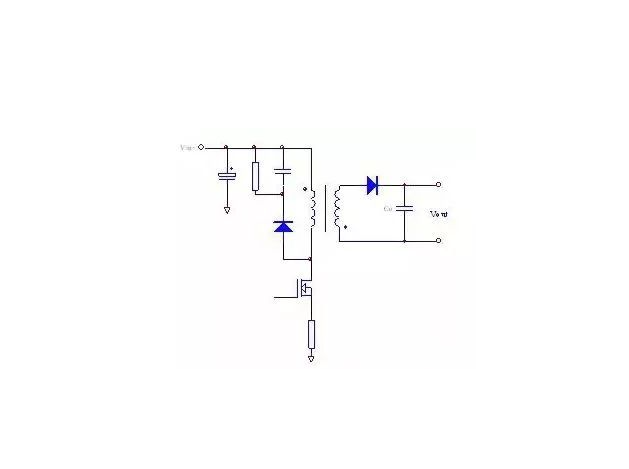

反激式開關電源buck-boost電路是一種非絕緣型電源轉換器，可以實現輸入電壓高于或低于輸出電壓的變換。這種拓?fù)浣Y(jié)構通常由一個開關管、電感、二極管和輸出濾波電容組成。其工作原理是通過周期性地開關開關管，將輸入電壓轉換為脈沖信號，通過電感和二極管的作用，實現對輸出電壓的調節和穩定。

2. 反激式開關電源buck-boost電路工作原理

反激式開關電源buck-boost電路的工作原理可以簡單描述為下面幾個步驟：

步驟1：開關管導通

當開關管導通時，輸入電壓通過電感儲能，電感中儲存的能量逐漸增加。

步驟2：開關管關斷

當開關管關斷時，電感中儲存的能量釋放，此時二極管導通，輸出電路得到能量供給，輸出電壓得到穩定。

步驟3：循環工作

開關管周期性地導通和關斷，實現對輸入電壓的變換和穩定輸出電壓。

3. 反激式開關電源buck-boost電路特點

反激式開關電源buck-boost電路具有以下幾個特點：

- 輸入輸出電壓匹配靈活：可以實現輸入電壓高于或低于輸出電壓的變換。

- 輸出電壓穩定性好：通過控制開關管的導通和關斷，可以實現對輸出電壓的精確調節和穩定。

- 適用范圍廣：適用于各種輸入輸出電壓變換的場合，具有較好的通用性。

4. 反激式開關電源buck-boost電路應用

反激式開關電源buck-boost電路在實際應用中具有廣泛的應用場景，例如：

- 電動車充電器：可以實現對不同電池電壓的充電；

- 太陽能逆變器：可以實現對太陽能電池板輸出電壓的匹配和變換；

- 電子設備電源：可以實現對不同輸入電壓的匹配和輸出。

反激式開關電源buck-boost電路作為一種靈活的電源轉換拓?fù)浣Y(jié)構，在電子電路設計中具有重要的應用價值。通過對其工作原理和特點的深入理解，可以更好地應用于實際電路設計中，為各種電子設備提供穩定的電源支持。如需電源開關芯片、申請樣片測試、BOM配單等需求，請加客服微信：13310830171。
