數字鐘是一種顯示時間的裝置，使用數字顯示器（如LED或LCD）以數字形式顯示小時和分鐘。它們以數字形式簡潔地展示時間，逐漸成為人們生活中常見的時間指示工具。電子元器件供應商-中芯巨能將介紹數字鐘的工作原理、電路圖及其實現方式。

一、數字鐘工作原理

數字鐘的核心是時鐘電路，其基本工作原理如下：

1. 時鐘源： 時鐘源提供基本的時間脈沖，可以是晶體振蕩器或其他時鐘源。這個時鐘源以一定的頻率產生脈沖，例如1赫茲（Hz）或更高頻率。

2. 頻率分頻： 時鐘源輸出的頻率可能太高，因此需要通過頻率分頻器將其分頻為較低的頻率，以便用于計時。例如，將1赫茲的信號分頻為每秒一個脈沖。

3. 計數和分配： 分頻后的信號被送入計數器，用于計算經過的脈沖數。通過計數，可以實現秒、分、時等不同時間單位的計算。每當計數器達到特定的值，就會觸發更新顯示器的動作。

4. 數字顯示器： 更新后的時間信號通過控制電路發送到數字顯示器，以LED或LCD等形式顯示時間。

二、數字鐘數字鐘電路圖

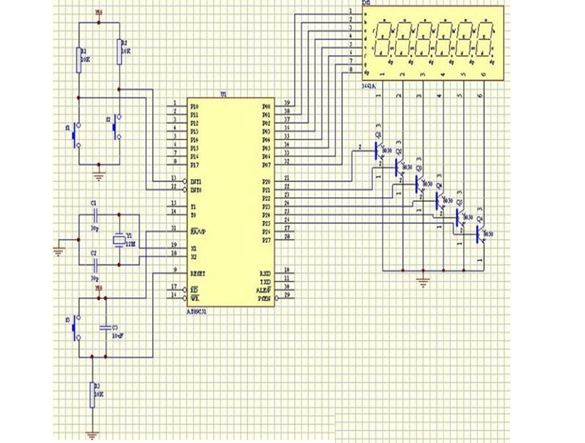

以下是一個簡單的數字鐘電路圖示例：

三、電路圖解析

- 時鐘源部分： 電路圖中可能包括晶振和時鐘電路，產生基本的時鐘脈沖。

- 頻率分頻部分： 這部分包含分頻器，用于將高頻信號分頻為每秒一個脈沖的頻率。

- 計數和分配部分： 包含計數器和分配邏輯電路，負責計數和分配脈沖，并將計數后的信號送入顯示器。

- 數字顯示器部分： 包含LED或LCD數字顯示器，用于將計算后的時間以數字形式顯示。

四、實現方式

數字鐘可以使用多種技術和器件實現：

- 集成電路（IC）: 使用預先設計的數字時鐘IC，如CD4026、CD4543等。這些IC集成了時鐘、計數和顯示功能，可以簡化電路設計和制作。

- 微控制器（MCU）: 使用單片機（Microcontroller）如Arduino、Raspberry Pi等，通過編程實現數字鐘功能。這種方式具有靈活性和可擴展性，可以實現更多功能，如鬧鐘、定時器等。

- 離散元件設計： 自行設計時鐘芯片，使用分頻器、計數器、邏輯門和數字顯示器等離散元件搭建數字鐘電路。

數字鐘作為現代生活中的常見設備，其簡潔的數字化顯示方式給人們的時間管理帶來了方便。其工作原理基于時鐘源、頻率分頻、計數和數字顯示器等核心模塊。通過不同的實現方式，如集成電路、微控制器或離散元件設計，可以制作出各種功能豐富的數字鐘。這些技術為我們提供了多種選擇，以滿足不同的需求和場景。如需采購芯片/電子元器件、選型指導、申請樣片測試、BOM配單等需求，請加客服微信：13310830171。
