圣邦微電子推出SGM48541/2/3/4/5系列高速低側柵極驅動器

來源：?圣邦微電子官網| 發布日期：2023-12-13 14:38:41 瀏覽量：

圣邦微電子最近推出了SGM48541/2/3/4/5系列，這是一款耐受-10V輸入電壓的單通道高速低側柵極驅動器。這些器件被廣泛應用于DC/DC轉換器、太陽能和電機驅動器中的功率MOSFET驅動。此外，圣邦微電子還提供SGM48536/37/38/39/40系列產品用于IGBT驅動。具體請加客服微信：13310830171 了解。

SGM48541/2/3/4/5系列是用于驅動功率MOSFET的單通道高速低側柵極驅動器。這些器件具有軌至軌驅動能力和極小的傳播延遲（典型值為17.5ns）。當VDD=12V時，它們還能提供4A峰值拉電流和8A峰值灌電流（非對稱驅動）。工作電壓范圍為4.5V至25V。SGM48541的輸出級采用獨立的拉灌結構（Split-Output），該獨立輸出結構與非對稱驅動提高了器件對寄生米勒傳導效應的抗擾度。SGM48541/4采用正反邏輯雙輸入設計，IN+或IN-可獨立控制驅動器的輸出。這些器件的輸入閾值與低壓TTL和CMOS邏輯兼容，不會受到VDD變化的影響。SGM48541采用符合環保理念的SOT-23-6和TDFN-3×3-6AL綠色封裝。SGM48542/3/4/5均采用符合環保理念的SOT-23-5綠色封裝。

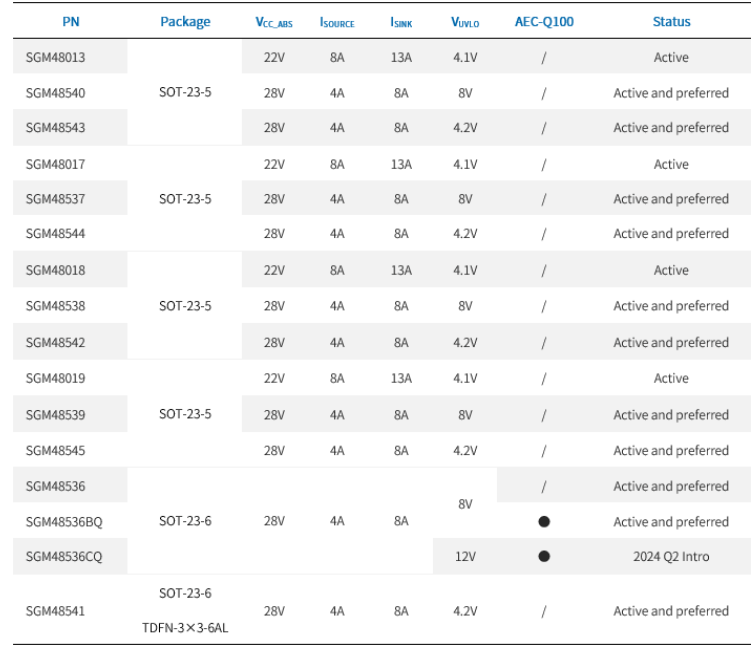

表 1 單通道低邊 MOSFET&IGBT 柵極驅動系列：如需數據手冊、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

表 1 單通道低邊 MOSFET&IGBT 柵極驅動系列
