家庭使用的便攜式指夾血氧儀靈活度高，能夠在無創傷的基礎上快速測量人體的血氧飽和百分比(SpO2)，還有脈搏頻率，受到了市場的廣泛好評，持續暢銷。代理銷售江蘇潤石旗下全系列IC電子元器件為大家?guī)砘?span style="text-indent: 32px; text-wrap: wrap;">江蘇潤石芯片便攜式指夾血氧儀方案。

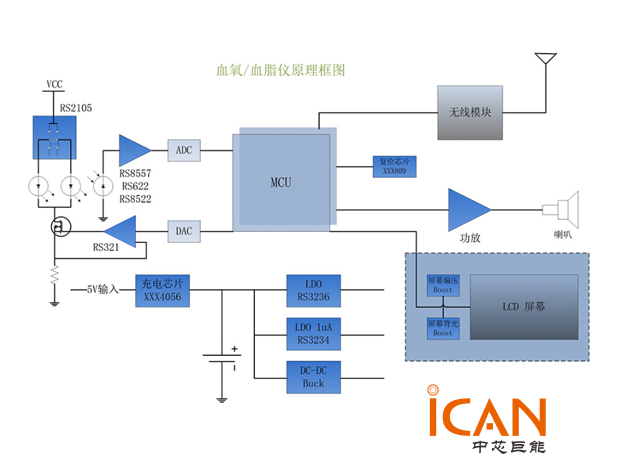

一、便攜式指夾血氧儀原理圖：

上圖中，模擬開關 RS2105 用于切換紅光 LED 和 紅外線 LED 燈，它們分時復用并且調制有一定的頻率，運放 RS321 配合 MCU 內部的 DAC 產生恒流輸出的信號，因為 LED 燈恒流工作可以獲得比較穩定的波長，發射電流常常達到數十 mA，所以要求模擬開關的導通電阻最好小于 1Ω，RS2105 的導通電阻為 0.6Ω，滿足應用要求。

在光敏接收管側，運放 RS622 用于實現光電轉換，這就要求運放的輸入偏置電流 Ib 是 pA 級別的，另外運放的帶寬需要 5MHz 以上以滿足快速反應，低噪聲系列的運放能夠更好的提高系統的分辨率。在電源拓撲上，一種是用兩節干電池(3V)然后升壓到 5V 再降壓給系統各電路使用，另外一種帶有鋰電池，可以循環充電使用，低功耗 LDO RS3236 均適合這兩種拓撲系統。

二、低噪聲運放 RS622 的主要參數如下：

◆ 寬工作電壓范圍：2.5V~5.5V；

◆ 低失調電壓：典型值 0.7mV，最大值 3mV；

◆ 低溫度漂移：典型值 2uV/°C；

◆ 低輸入偏置電流：1pA；

◆ 單位增益帶寬：7MHz；

◆ 靜態電流：600uA 每通道；

◆ 噪聲系數：11nV/√Hz。

模擬開關 RS2105 的主要參數如下：

◆ 寬輸入電壓范圍：1.8V~5.5V；

◆ 導通電阻值：0.6Ω，最大 1Ω；

◆ 輸出電流持續：500mA；

◆ -3dB 帶寬：30MHz；

◆ 靜態電流：小于 1uA；

◆ 有 MSOP-10，TDFN-3*3-10L 封裝可選。

三、低功耗 LDO RS3236 的主要參數如下：

◆ 寬輸入電壓范圍：1.7V~7.5V，支持 4 節干電池輸入；

◆ 內部最大輸出限流點：>500mA；

◆ 超低靜態電流：20uA；

◆ 超低壓差：1mV/mA；

◆ 超高 PSRR：70dB@1KHz；

◆ 輸出電壓精度可選：1% 或者 2.5%；

◆ 多種固定輸出電壓可選，有 SOT-23，SOT-89-3，SOT-23-5，UTDFN-1*1-4L 封裝可選。

*如需規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
