七段數碼管是一種常見的數字顯示裝置，由七個LED燈組成，可以顯示0-9的數字和一些字母。它在許多電子設備中被廣泛應用，如計時器、電子表、電子秤等。數碼管電子元器件供應商中芯巨能將介紹七段數碼管的顯示原理、驅動方式以及在電子產品中的應用。

七段數碼管顯示原理

七段數碼管的顯示原理基于LED的發光特性。它由七個LED燈組成，分別代表數字的不同部分，包括水平的三根線段和垂直的一根線段。通過控制這些線段的通斷，可以顯示不同的數字和字母。每個線段的狀態可以表示為“亮”或“滅”，通過組合這些線段的狀態，可以顯示0-9的數字和一些字母。

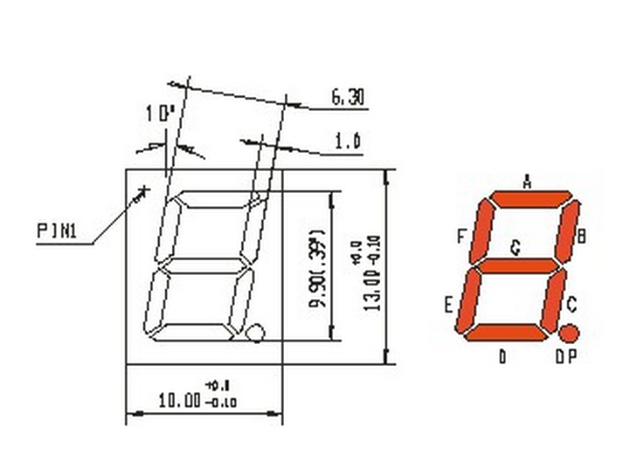

七段數碼管引腳圖

七段數碼管驅動方式

七段數碼管的驅動方式通常采用多路復用技術。在多路復用中，使用少量的控制線來控制多個數碼管。常見的方法是使用芯片（如74HC595）來控制多個數碼管的顯示。通過依次選通每個數碼管，并在每個時間段內將要顯示的數字發送到對應的數碼管，以此來實現多個數碼管的顯示。

七段數碼管七段數碼管的應用

七段數碼管在電子產品中有著廣泛的應用。例如，在數字鐘表中，通過七段數碼管可以顯示小時和分鐘的數字；在計數器中，可以顯示計數值；在電子秤中，可以顯示重量值等。通過合理的驅動方式和控制邏輯，可以實現不同類型的數字顯示需求。

七段數碼管作為一種常見的數字顯示裝置，在電子行業中有著廣泛的應用。通過了解其顯示原理和驅動方式，可以更好地理解和應用這種數字顯示設備。在實際應用中，根據具體的需求選擇合適的驅動方式和數碼管類型，可以更好地實現數字的顯示和控制。七段數碼管的應用將會在日常生活中發揮越來越重要的作用。
