8段數碼管是一種常見的數字顯示裝置，由8個LED（發光二極管）組成，可以顯示0-9的數字和一些字母。它在許多電子設備中被廣泛應用，如計時器、溫度計、電子表等。8段數碼管芯片供應商中芯巨能將介紹8段數碼管的顯示原理、驅動方式以及共陽極和共陰極的區分方法。

一、8段數碼管簡介

8段數碼管是一種常見的電子顯示器件，廣泛應用于各種數字和字符顯示場合。它由7個條形段和1個點狀段組成，可以顯示0-9的十個數字以及部分字母。8段數碼管通常由玻璃管、晶體管、電阻等元件組成，是一種被動型顯示器，需要外部驅動才能顯示字符。

二、8段數碼管顯示原理

8段數碼管的顯示原理基于LED發光二極管的物理特性。當給LED施加電壓時，電子與空穴在PN結處相遇，產生自發輻射，以光子的形式釋放能量，發出可見光。8段數碼管的每個段就是一個LED發光二極管，通過控制各段的亮滅狀態，可以顯示出不同的數字和字符。

三、8段數碼管驅動方式

8段數碼管的驅動方式有多種，包括靜態驅動和動態驅動。靜態驅動是將每個LED發光二極管分別連接到電源和地之間，通過控制各段的電壓值來控制其亮度。這種驅動方式的優點是亮度高，顯示效果好，但需要為每個LED分別提供驅動電路，成本較高。

動態驅動是將所有LED發光二極管的一端連接到一起，另一端分別連接到電源和地之間，通過控制各段的電壓值來控制其亮度。這種驅動方式的優點是電路簡單，成本較低，但亮度相對較低，適用于顯示動態圖像或文字。

四、8段數碼管區分共陰陽極方法

在應用8段數碼管時，需要區分共陽極和共陰極的數碼管。共陽極數碼管是指所有LED發光二極管的陽極都連接到一起的數碼管，而共陰極數碼管是指所有LED發光二極管的陰極都連接到一起的數碼管。這兩種數碼管的驅動方式有所不同，需要根據具體情況選擇合適的驅動方式。

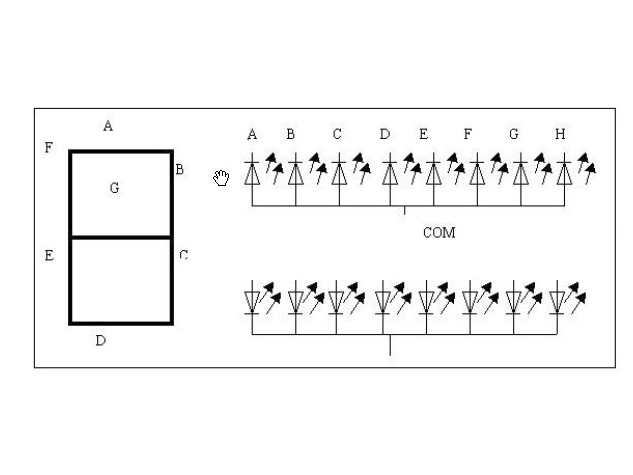

共陽極數碼管可以通過觀察電路圖或?qū)嵨飦韰^(qū)分。在電路圖中，所有LED發光二極管的陽極都連接到一起，形成一個公共陽極。在實物中，可以看到數碼管的背面有一個公共陽極端子。

共陰極數碼管同樣可以通過觀察電路圖或?qū)嵨飦韰^(qū)分。在電路圖中，所有LED發光二極管的陰極都連接到一起，形成一個公共陰極。在實物中，可以看到數碼管的背面有一個公共陰極端子。

8段數碼管是一種常見的電子顯示器件，廣泛應用于各種數字和字符顯示場合。了解其顯示原理、驅動方式及陰陽極區分方法對于正確使用和維護8段數碼管具有重要意義。在實際應用中，需要根據具體情況選擇合適的驅動方式和電路設計，以確保8段數碼管能夠正常工作并發揮最佳性能。
