在電池供電的便攜式音頻設備中，通常會使用到揚聲器（Speaker）和接收器（Receiver）。為了提供高功率的音頻信號，D類音頻功率放大器（Smart PA）被用于驅動揚聲器。然而，其高達十幾伏的輸出電壓可能會損壞低壓設計的接收器（Receiver）驅動器。此時，高性能模擬開關可以在兩者之間提供安全隔離。

另外，為了提高便攜式設備的音頻性能，制造商通常會選擇外部音頻功率放大器來取代內部集成的功率放大器。由于音頻線路輸出或頭戴式耳機驅動器的輸出音頻信號質量更好，因此常常選擇這些音頻信號作為外部揚聲器功率放大器的音頻信號源。此時，高性能模擬開關被用作1-to-2高保真信號開關。

為了滿足上述應用需求，圣邦微電子推出了三款各具特色的模擬開關產品：

首先是SGM3713，這是一款高電壓、-VCC至+VCC寬信號范圍、正負信號傳輸?shù)碾p路單刀單擲（SPST）模擬開關。其工作電壓范圍為2.7V至9V，具有0.18Ω（典型值）的超低導通電阻和出色的導通電阻平坦性，能夠確保音頻信號切換時的良好線性和超低諧波失真。這款產品的特點包括寬信號范圍、高電壓、低阻抗和出色的總諧波失真（THD），非常適合無損播放器、HiFi音樂播放器、調音臺及無線對講機等對低失真日益高漲的要求。

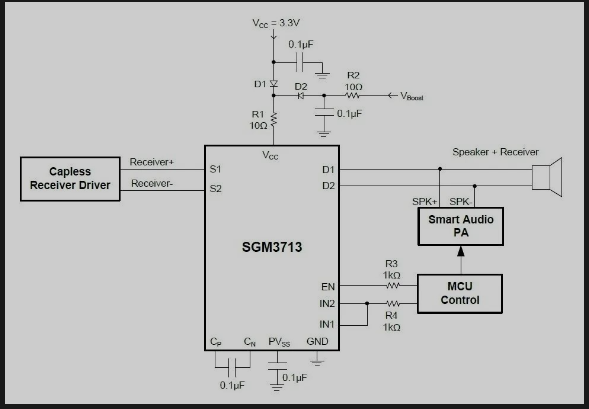

圖 1 揚聲器（Speaker）+ 接收器（Receiver）應用電路框圖

其次是SGM3714，這也是一款高電壓、-VCC至+VCC寬信號范圍、正負信號傳輸?shù)碾p路單刀單擲（SPST）模擬開關。其設計用于在2.7V至9V電源電壓范圍內工作，同樣面向電池供電的音頻設備。除了具備SGM3713的特點外，SGM3714還具有軟啟動/關閉的特點，可實現更優秀的Pop-Click噪音消除，并確保音頻信號切換時擁有良好線性和超低諧波失真。

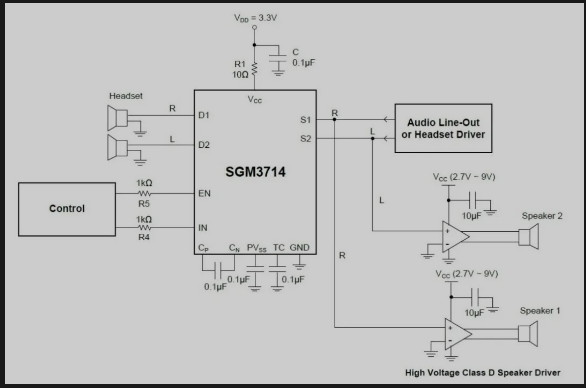

圖 2 1-to-2 高保真信號開關應用電路框圖

最后是SGM3715，這是一款高壓、-VCC至+VCC寬信號范圍內正負信號傳輸、雙路單刀雙擲（SPDT）的模擬開關。由兩個常開開關和兩個常閉開關組成，也可看作為一個雙路2選1多路復用器。其電源電壓范圍為2.7V至12V，目標應用同樣是電池供電的設備。SGM3715在設計中針對雙路NO到COM開關和雙路NC到COM開關、快速轉換速度的低導通電阻（典型值為0.8Ω）和覆蓋所有信號范圍內的導通電阻平坦度進行了優化。同時，在降噪耳機、音箱、調音臺等產品上，還常常需要對多路的音頻信號進行處理。用模擬開關做分時切換復用是非常便捷的設計思路。憑借高電壓和對兩組立體聲的支持，SGM3715在簡化設計的同時還賦予了終端產品出色的音效。

如果您想了解更多以上產品信息，請聯系我們在線客服，或者加我們客服微信：13310830171。
