隨著電動汽車(EV)充電系統和光伏逆變器系統的普及，電流檢測在高壓應用中變得越來越重要。電流傳感器通過監測分流電阻器上的壓降或?qū)w中電流產生的磁場來測量電流，從而實現對電源轉換、充電和放電過程的控制和監測。在電流檢測技術中，基于分流器的電流傳感器和霍爾效應電流傳感器是最常見的兩種技術。

基于分流器的電流檢測技術通常在整個電流范圍內具有更高的精度。通過使用穩定的放大器技術或精密模數轉換器 (ADC) 和精密分流電阻器，工程師可以實現高精度的電流測量。這種技術常用于汽車牽引逆變器、伺服控制系統和工業自動化等應用中，要求高精度和穩定性。

然而，基于分流器的電流傳感器也存在一些限制。首先，它們需要額外的電源供電，增加了系統的復雜性和成本。其次，由于分流器本身會引入一定的電阻，因此會導致電流測量中的功率損耗。此外，分流器的額定電流范圍和分辨率也會對系統設計產生限制。

相比之下，霍爾效應電流傳感器是一種更簡單、更經濟的選擇。霍爾效應傳感器利用霍爾元件感應電流產生的磁場來測量電流。它們不需要額外的電源供電，可以直接工作在被測電流的電源電壓下。霍爾效應傳感器還具有較高的帶寬和速度，可以實現快速響應和精確的電流測量。

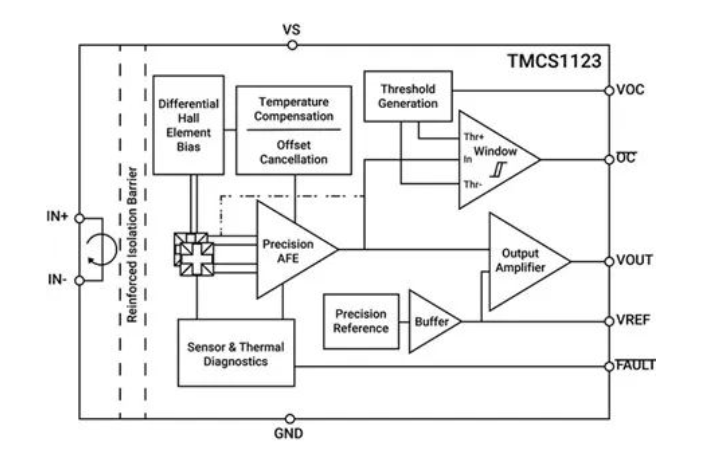

TI(德州儀器)TMCS1123是一種新型的霍爾效應電流傳感器，專為高壓應用而設計。它具有高精度和穩定性，可以實現±1.75%的靈敏度誤差。此外，TMCS1123還具有差分霍爾效應感應功能，可以減少磁場干擾和串?dāng)_。它還提供過流檢測、精密電壓基準和傳感器報警等其他功能。下圖是TMCS1123方框圖：

TMCS1123還解決了傳統霍爾效應傳感器的一些限制，如引線框電阻和芯片散熱限制。它可以在25°C條件下檢測75ARMS的電流，并在整個溫度范圍和生命周期內保持高精度，無需校準。

在選擇電流傳感器時，需要考慮幾個因素。首先是精度，其次是功率等級。系統的電壓和電流水平必須在傳感器規定的參數范圍內。帶寬和速度對于需要快速響應的開關系統也很重要。此外，設計復雜性也是需要考慮的因素。

總之，借助TMCS1123等電流傳感器，可以實現高精度的電流測量，并降低設計復雜性和成本。這種創新技術將有助于簡化高壓電流檢測，提高效率并降低系統校準的工作量。如果您要采購TI(德州儀器)TMCS1123或者了解更多信息，請聯系我們客服，客服微信：13310830171
