STM32H743IIT6 是一款高性能 DSP，配備 DP-FPU、Arm Cortex-M7 微控制器，具有 2MBytes 閃存、1MB RAM、480 MHz CPU、Art Accelerator、L1 緩存、外部存儲器接口和大量外設1。它是 STM32H7 系列微控制器的一部分，基于 32 位 Arm Cortex-M7 內核，運行頻率高達 480 MHz。現貨供應ST意法半導體中芯巨能將為大家提供STM32H743IIT6中文參數、功能特點、應用領域、引腳圖和常見問題解答。

原廠渠道，一手貨源、不怕比價、承諾原廠原裝正品、支持第三方檢測、一片起訂，極具競爭力的價格，歡迎貿易商和終端客戶詢價，客服微信： 13310830171。24小時采購熱線：133-1083-0171。

一、STM32H743IIT6中文參數

產品系列：嵌入式 - 微控制器

包裝：托盤

系列：STM32H7

零件狀態：有源

核心處理器：ARM? Cortex?-M7

內核規格：32-位

速度：480MHz

連接能力：CANbus，EBI/EMI，以太網，I2C，IrDA，LINbus，MDIO，MMC/SD/SDIO，QSPI，SAI，SPDIF，SPI，SWPMI，UART/USART，USB OTG

外設：欠壓檢測/復位，DMA，I2S，LCD，POR，PWM，WDT

I/O數：140

程序存儲容量：2MB（2M x 8）

程序存儲器類型：閃存

EEPROM容量：-

RAM大小：1M x 8

電壓-供電(Vcc/Vdd)：1.62V ~ 3.6V

數據轉換器：A/D 36x16b; D/A 2x12b

振蕩器類型：內部

工作溫度：-40°C ~ 85°C（TA）

安裝類型：表面貼裝型

產品封裝：176-LQFP

*買到真正的STM32H743IIT6原裝現貨  - 來自全球授權的ST代理商、原廠貨源 - 深圳市中芯巨能電子有限公司

二、STM32H743IIT6功能特點

1、支持邊寫邊讀的雙組閃存

2、192 KB TCM RAM（包括 64 KB ITCM RAM 和 128 KB DTCM RAM），用于時間關鍵的例程

3、靈活的外部存儲器控制器，具有高達 32 位數據總線：SRAM、PSRAM、SDRAM/LPSDR SDRAM、NOR/NAND 閃存

4、CRC計算單元

5、安全特性：ROP、PC-ROP、主動篡改

6、多達 168 個具有中斷功能的 I/O 端口

7、三個 ADC、兩個 DAC、兩個超低功耗比較器、一個低功耗 RTC、一個高分辨率定時器、12 個通用 16 位定時器、兩個用于電機控制的 PWM 定時器、五個低功耗定時器、一個真正的隨機定時器號碼生成器 (RNG)

8、用于外部 Σ-Δ 調制器 (DFSDM) 的四個數字濾波器

9、標準和高級通信接口：CAN、I2C、SAI、SDIO、SPI、USART、USB

三、STM32H743IIT6應用領域

1、電機驅動和應用控制：STM32H743IIT6可以使用先進的PWM技術和磁場定向控制算法來控制不同類型的電機，例如BLDC、PMSM、ACIM和DC。它還可以利用其強大的DSP和FPU功能實現高級功能，例如速度控制、扭矩控制、位置控制和無傳感器控制。STM32H743IIT6 還可以使用其 ADC、比較器和定時器與各種傳感器連接，例如霍爾、編碼器、旋轉變壓器和電流。電機驅動和應用控制的一些例子包括電動汽車、工業機器人、無人機和電動工具。

2、醫療設備：STM32H743IIT6 可以執行復雜的數字信號處理，例如濾波、FFT 和壓縮，用于醫學成像和診斷應用，例如超聲、X 射線、MRI 和 ECG。它還可以為血壓監測儀、血糖儀和心率監測儀等可穿戴設備實施低功耗和安全通信協議，例如藍牙低功耗、ZigBee 和 NFC。

3、工業應用：STM32H743IIT6可以支持各種工業協議，例如CAN、以太網、Modbus和Profibus，適用于自動化和控制應用，例如PLC、逆變器、斷路器、打印機和掃描儀。它還可以使用其高分辨率定時器、RTC 和看門狗執行實時和確定性任務，例如 PID 控制、運動控制和安全功能。工業應用的一些示例包括報警系統、視頻對講和 HVAC。

4、家用音頻設備：STM32H743IIT6 可以使用其 SAI、I2S 和 SPDIF 接口處理高質量音頻信號，例如 MP3、AAC 和 FLAC。它還可以使用其 DAC 和 DFSDM 生成和合成聲音，例如 MIDI、PCM 和 DTMF。它還可以使用 Chrom-ART 加速器、JPEG 編解碼器和 MIPI DSI 主機控制器支持圖形用戶界面，例如 LCD、TFT 和 OLED。家用音頻設備的一些示例包括智能揚聲器、條形音箱和耳機。

5、移動應用：STM32H743IIT6 利用其強大的 Cortex-M7 內核、大內存和高速接口，可以實現豐富的交互式用戶體驗，例如游戲、導航和多媒體。它還可以支持低功耗模式，例如停止、待機和關機，以延長設備的電池壽命。它還可以使用其相機接口、QUADSPI 和 DMA 與外部傳感器集成，例如相機、加速度計和陀螺儀。移動應用程序的一些示例是智能手機、平板電腦和智能手表。

6、物聯網：STM32H743IIT6 可以使用其以太網、USB 和 SDIO 接口連接到云和其他設備，例如網關、路由器和服務器。它還可以使用外部模塊或芯片實現無線連接，例如Wi-Fi、藍牙和LoRa。它還可以使用其 AES、HASH 和 RNG 外圍設備執行數據分析、加密和身份驗證。物聯網應用的一些例子包括智能家居、智能城市和智能農業。

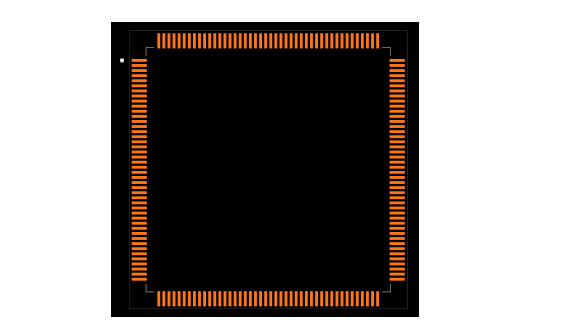

四、STM32H743IIT6引腳圖

五、STM32H743IIT6常見問題解答

1、STM32H743IIT6和STM32H743ZIT6有什么區別？

STM32H743IIT6 和 STM32H743ZIT6 的主要區別在于封裝類型和 I/O 引腳數量。STM32H743IIT6 采用具有 140 個 I/O 引腳的 LQFP-176 封裝，而 STM32H743ZIT6 采用具有 114 個 I/O 引腳的 LQFP-144 封裝。兩種器件具有相同的內核、內存和外設功能。

2、如何使用 ST-LINK/V2 調試器對 STM32H743IIT6 進行編程？

您可以按照以下步驟使用 ST-LINK/V2 調試器對 STM32H743IIT6 進行編程： 將 ST-LINK/V2 通過 USB 連接到 PC，并通過 SWD 或 JTAG 接口連接到目標板。在 PC 上安裝 STM32CubeProgrammer 軟件并啟動。從下拉菜單中選擇 ST-LINK/V2，然后單擊“連接”。在“下載”選項卡中，瀏覽并選擇要編程的二進制或十六進制文件。單擊開始編程并等待該過程完成。您還可以使用STM32CubeIDE或其他支持ST-LINK/V2調試器的IDE對STM32H743IIT6進行編程。
