ISLA110P50中文介紹

ISLA110P50 是瑞薩電子一款低功耗、高性能、500MSPS 模數轉換器，采用 Intersil 專有的FemtoCharge ? 技術在標準 CMOS 工藝上設計。ISLA110P50 是引腳兼容的 8 位、10 位和 12 位 A/D 產品組合的一部分。該器件是 KAD551XP-50 產品系列的升級版，引腳相似。該器件利用兩個時間交錯的 250MSPS 單元 A/D 來實現 500MSPS 的最終采樣率。

向轉換器提供單個 500MHz 轉換時鐘，所有交錯時鐘均在內部管理。專有的 Intersil Interleave Engine (I2E) 對 A/D 單元之間的偏移、增益和采樣時間偏差不匹配進行自動精細校正，以優化性能。不需要外部交織算法。串行外設接口 (SPI) 端口可實現 A/D 的廣泛配置。SPI 還控制交錯校正電路，允許系統發出連續校準命令以及配置許多動態參數。數字輸出數據以可選擇的 LVDS 或 CMOS 格式呈現。ISLA110P50 采用帶有裸露焊盤的 72 Ld QFN 封裝。性能是在整個工業溫度范圍（-40°C 至 +85°C）內指定的。

ISLA110P50特性

1.15GHz 模擬輸入帶寬

90fs 時鐘抖動

自動精細交錯校正校準

通過同步時鐘分頻器復位支持多芯片時間對齊

可編程增益、偏移和時滯控制

超量程指示器

時鐘相位選擇

二進制補碼、格雷碼或二進制數據格式

DDR LVDS 兼容或 LVCMOS 輸出

可編程測試模式和內部溫度傳感器

ISLA110P50應用

雷達和電子/信號情報

寬帶通訊

高性能數據采集

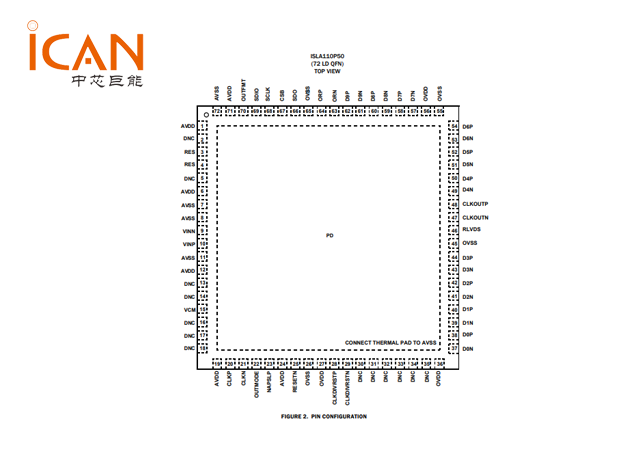

ISLA110P50引腳圖

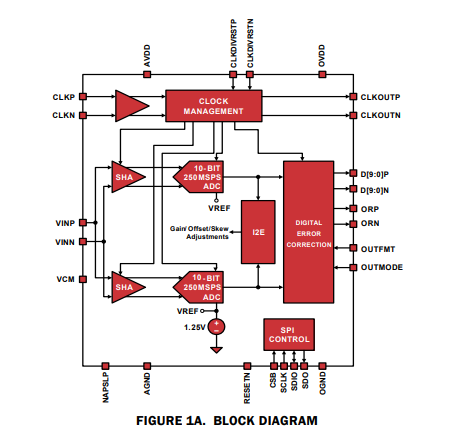

ISLA110P50原理圖
